Volta VT5 Solardach 610Wp oder 1210Wp klos 40km pro Sonnentag, Akku 105Ah LiFePo4, ANT BMS LCD

[no2021]

Heute erhielt ich aus China zwei 72 V für 32Ah Bleigel Ladegeräte. Ladestrom 3,8 A. Dieses werde ich anstatt des originalen mit dem VT5 mitgelieferten ab jetzt verwenden. Fotos siehe Beiträge zu Elektroroller Futura SunRA Leo.

Gestern fuhr ich eine sehr steile Unterführung herunter mit Endanschlag Drehstromsteller( Gasdrehgriff). Jedoch fährt der VT5 nicht schneller als Anzeigewert (keine tatsächliche Geschwindigkeit) 48 km/h. Der VT5 wollte aufgrund der Hangabtriebskraft schneller rollen, aber der Motor bremste aktiv dagegen.
Ist das eine programmierte Geschwindigkeitsbegrenzung des Herstellers des VT5 ?

Ich fuhr laut Tachoanzeige 39 km ( geschätzte, nicht gemessene, nur vermutete Strecke von 26 km - Bauchgefühl) für die das originale Volta Ladegerät ab Steckdosen-Meßgerät 3,52 kWh zum voll Aufladen der Bleigelakku benötigte.

[Elektroniker]

20.05.2025 Benno Vom Tannenstück Admin schrieb in Facebook Gruppe,
https://www.facebook.com/groups/3488787 ... 104864022/
Hier wurden in zwei Beiträgen umfangreiche Reparaturanleitungen mit Bildern eingestellt, die in einer Facebook-Gruppe veröffentlicht waren. Das ist geistiges Eigentum und erfordert zwingend das Einverständnis des Autors. Das ist hier nicht erfolgt. Daher habe ich diese (tatsächlich tollen) Texte hier komplett gelöscht! Bertolt

[no2021]

nur zur Information für Interessierte:
8.Juli und 9. Juli
Fahrstrecke 10 km, Pause 12 h, 10km, danach Bleigel Akkubank ca. 128 Ah -10 Stunden lang aufgeladen mit einem für 30 Ah 72 V ausgelegten Ladegerät.
mechanischer Gangwahlschalter: obere Stellung hochgezogen und festgebunden
am 8.Juli 2025 mit zu geringem Luftdruck
1, 4 bar Vorderrad und Hinterräder gefahren: Tachoanzeigewert 48 km/h, tatsächliche Geschwindigkeit langsamer als ein Fahrrad fährt, geschätzt langsamer als 20 km/h - Bauchgefühl
9.Juli mit vorn erhöhtem Reifenluftdruck ( zu hoch aufgrund für Testfahrt) von 2,5 bar, hinten 2,2 bar Normalwert für Reifen 110/90-12
Tachoanzeigewert 1km/h höher als vorherige Testfahrt, 49 km/h jedoch Messung mit speedometer App für Smartphone maximal 17 km/h, mittels Ortseingangsgeschwindigkeitstafel 18 km/h. Laut App 10 km Fahrstrecke, Tachowegstrecke des VT5: 34 gefahrene km.

[no2021]

Betriebsanleitung Volta VT5

[Elektroniker]

Danke Admin Bertolt für den Hinweis, wie kleinlich Thomas75 doch ist, wo ich seine Bilder und Texte auf seinen Wunsch bereits gelöscht hatte, aber warum wurde mein geistiges Eigentum hier kpl. gelöscht ? Habe mir erlaubt meine Beiträge wieder zu veröffentlichen, hoffe das ist in Ordnung und ist auch im Sinn der anderen Nutzer ? Im übrigen hat er mein geistiges Eigentum den LFP LiFePo4 Akku 105Ah als erster kopiert und als seinen Entwurf ausgegeben, ich bin aber nicht so kleinlich und teile mein Wissen hier gern mit allen hier im Forum.

Vorläufiges externes Controller Schaltbild V02a Volta VT5

Die beiden Relais K1+K2 (12V 76R 0,16A 40A 6,35mm) am Controller in der Controllerbox steuern FWD/RWD und Brake.
Pin30+12V rosa, 87- grau-GND schaltet Vorwärts/Rückwärts=L (86+ yel/white,85- black) angesteuert über Drive-Rear-Schalter am rechten Lenker
Pin30+12V grün, 87- grau-GND schaltet Bremse=L (86+ yel/gn, 85- black) angesteuert mit Hand- +Fußbremse von 12Vsw 20A von DC-DC-Wandler.

für Getrieböl 75W80 Füllmenge ca. 200ml 10,59€/500ml
Kupferdichtring ID8 AD14 B2mm Set für Ölschrauben M8x10 SW12 (SchlüßelWeite) für Ölwechsel alle 500km
https://de.aliexpress.com/item/32555726917.html M8 1,89€/20
https://de.aliexpress.com/item/1005005670095586.html Set 2,58€/100
https://de.aliexpress.com/item/1005005670156372.html Set 3,59€/100

Zum einfüllen verwende ich eine leere 100ml Feinmechanikeröl-Flasche wo ich vorne 10mm abgeschnitten hab, damit es schneller rein läuft.

https://de.aliexpress.com/item/1005009199412093.html Bremstrommel ID160-5x48mm Nabe AD62mm Konus ID25-22mm Type 6205 Kugellager (Passfeder 6x6x29mm DIN6880) 70x70mm Diagonal=100mm 4x Radmutter M14x1,5x20mm SW19 20,99€ (Achtung Type 6205B 72x72 Diagonal 101)
https://de.aliexpress.com/item/1005007587550572.html Bremsbelag AD160x35x8mm 5,39+11,14=16,53€/1 2x best

Auf der Steckachse und Bremsankerplatte ist noch ein Ringabstandhalter AØ28xIØ25x17mm, diese Bremsankerplatte halten 4x Innensechskanntschrauben M8x30 DIN912 Stahl 8.8 SW6, auf der Rückseite sind 4x selbstsichernde Muttern DIN985 vz SW13, diese Bremsankerplatte hält auch noch die Kugellager 6205 2RS IØ25xAØ52x15mm in der Achse, worin dann die Steckachse 18T (Zähne) Ø19,8/22/25x480mm mit Konus Ø25/Ø22x40mm geführt wird.

Um die Bremstrommel vom Konus abzuziehen benötigt man unbedingt einen Bremstrommelabzieher ! Bremstrommelabzieher 896g SW22 <5 Tonen Gusseisen, Brake Drum Puller Rear Axle Remover for Tricycle 18x12x10cm 4/5/6holes für 70x70mm M14x20 SW19, vorher Splint und Nabenmutter M20 SW28 von Steckachse mit Konus entfernen, mit Video unten beim Link 10,99-13,19€

Das Getriebe wird mit 6x Innensechskanntschrauben M8x20?mm DIN912 vz SW6 am Flansch (Schraubenabstand 60+85mm) gehalten. Am Getriebe mit 2x Doppellippen Wellendichtring Simmerring AS IØ20xAØ42x7mm NBR (besser TC-19 IØ19xAØ42x7mm) DIN3760 ist der brushless Motor BLDC 72V 50A 3900U/min 3900W Ø50/Ø140x98/155mm mit 4x Sechskantsschrauben M6x20mm vz SW8 DIN933 + 1x M6x65mm vz SW8 DIN933 montiert und wird außen abgedichtet mit Doppellippen Wellendichtring Simmerring AS IØ25xAØ42x7mm (besser IØ24xAØ42x7mm braun FKM TC-24 -20/220°C) DIN3760.

https://de.aliexpress.com/item/1005008534783249.html Electric Tricycle Motor 72V 1800W 3900RPM 83% 62+55+90/105mm AØ24+16+23+12x62mm Cable 1m (5wire Hall 2,8mm 6pin) 80,69€ +58,56€ Porto=139€, Zahnrad 16 Teeth (Original Motor 72V 50A 3900W 3900Umin Ø140x98/155mm)
https://de.aliexpress.com/item/1005007963926056.html Electric Tricycle Motor 72V 1800W 3900RPM 63+49=112€ mit Store coupon codes

Tricycle_Motor_72V_1800W_3900RPM_aliexpress01.com max. für 150€ bestellen sonst landet es am Zoll mit zusätzlichen Kosten

https://de.aliexpress.com/item/1005008465150486.html Package-10 18 Teeth, Tricycle Differential Gearbox, kpl. Differenzialgetriebe 35+52=87€ (max. für 150€ bestellen sonst landet es am Zoll mit zusätzlichen Kosten, wird bei Aliexpress bei der Kaufabwicklung/Bestellung in der Rechnung die Mwst. (VAT) abgezogen landet es fast sicher am Zoll.)
https://de.aliexpress.com/item/1005008845382342.html 43+57=100€ Integrated=Flansch 18 teeth Tricycle Differential Gearbox


einzelne Zahnräder für Differentialgetriebe 18T
https://de.aliexpress.com/item/1005006056856016.html Differentialgetriebe 18T gibt AØ30x13mm oder AØ35x13mm 4,29€-23,19€+6,44€
https://de.aliexpress.com/item/1005008614859904.html Differentialgetriebe 18T gibt AØ30x13mm oder AØ35x13mm 4,29€-23,19€+6,44€
https://de.aliexpress.com/item/1005007234401145.html Differentialgetriebe 18T gibt AØ30x13mm oder AØ35x13mm 24,19€
https://de.aliexpress.com/item/1005007978225374.html 18T AØ30x13mm 18,79€ kpl. Differentialgetriebe 18T
https://de.aliexpress.com/item/1005009118022972.html Elektrisches Dreirad, Differentialgetriebe one piece 18T 20-28+26,38=54,38€max
https://de.aliexpress.com/item/1005008465150486.html 25,79+50,67=76,46€
https://de.aliexpress.com/item/1005008094544042.html 42+81 Porto=123€, mit Bild interner Aufbau. Doppelte Kugellager !
https://de.aliexpress.com/item/1005008900894544.html 40+77 Porto=117€, mit Bild interner Aufbau. Doppelte Kugellager !

mögliche Controller alternativen, alle ungetestet ! siehe dazu externes Schaltbild VoltaVT5_Controller_V02a.pdf ganz oben zum Download

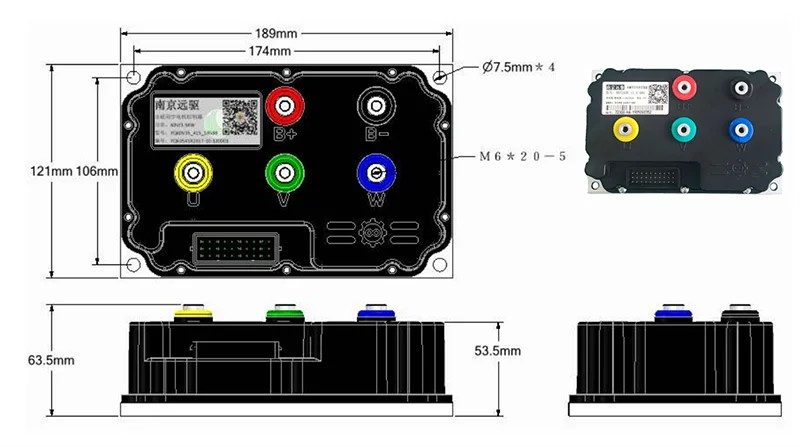

https://de.aliexpress.com/item/1005009129957566.html Nanjing Fardriver ND72300 Sinuswellen-Controller Energy feedback 72V 52-90Vmax 100A/330Apk Motor 3kW Softwareschnittstelle (APP) with bluetooth, or USB, Selbstlernvorgang first after connecting with motor 1,8kg IP67 189x121x70,5mm 4x BLD7,5mm 174x106mm, ohne Bluetooth 92,69+26=118,69€
Hall plug, Throttle signal (0-5V), Ignition, Speed Signal Meter, High Brake(12v), Three Speed, Temp Sensor, Reverse, Low Brake(0v),Flux Weakening,Anti-Theft,Boost,Cruise,Self Learning,Program Port
https://www.aliexpress.com/item/1005008374539117.html 72300+ mit Bluetooth 92,39+28,88=121,27€ (ND72360+ 113,69+28,88=142,57€)
https://de.aliexpress.com/item/1005009691871998.html ND72450 mit Bluetooth 105,39+32,79=138,18€
https://www.dropbox.com/scl/fo/fxzln5q0 ... a&e=3&dl=0 Softwaredownload +kpl. Doku

https://de.aliexpress.com/item/1005006019357905.html Display 72V 25cm 6polig 23x9,5cm, 2x Hole 9,2cm 6,29€ (with switch 7,19€)
https://de.aliexpress.com/item/1005007355848994.html Display 72V 6pol rd+ sw- blau=li grün=re ws=licht Yellow-phase line Screw install 5,89€
https://de.aliexpress.com/item/1005008455738628.html Display 72V 21x11cm Hole 6x4,5cm N7 13,69+11,02=24,71€
https://www.aliexpress.com/item/1005006581305930.html Controller YQ72260 with BT 88V 80A 260Apk Motor 2kW 174x102x52mm 97+19=116€

Kelly KLS7212S SinusController 24-72V 18-90Vmax 50Acont 120A@20s 3000W USB Bluetooth SondeKTY83-122 108x78x41mm Regenfunktion 0,77kg IP54 176+17=193€

Wer ein ANT BMS 17s-24s hat kann die Motortemperatur mit den externen Sensoren 2x NTC-Perlen 10k B3950 MF52 oder PCB-A_20x10x5mm bzw. PCB-B_10x10x5m überwachen, indem man diese oben isoliert und geschützt vor Wasser mit 2K-Kleber/Silikon auf das Motorgehäuse klebt.

Werkzeuge:
https://www.aliexpress.com/item/1005008803512191.html 9PCS Auszieherkofferset 8-32mm 36,10€ (Blind Hole Inner Bearing Puller Set)
https://www.aliexpress.com/item/1005006114206713.html 10PCS Auszieherkofferset 8 10 12 15 17 20 25 (fehlt ID30mm) 23,99€
https://www.aliexpress.com/item/1005006866890699.html 16pcs Auszieherkofferset 5,8 9 16 21,6 27,1 32,6 37,9 42,9 47,8 52,6mm Zoll 44,19€
https://www.aliexpress.com/item/1005008876528361.html 52PCS Presswerkzeuge 18-65mm 44,99€ wie Bild
https://www.aliexpress.com/item/1005008776133573.html 52PCS Presswerkzeuge 18-65mm 45,79€ wie Bild
https://de.aliexpress.com/item/1005007002090807.html 3-Backen-Innenlagerabzieher 3 Jaw ID12-50mm 210x105mm 13,79€
https://de.aliexpress.com/item/1005006860857262.html Brake Drum Puller Rear Axle Remover for Car Tricycle 18x12x10cm 4/5/6holes 10,99€
https://www.aliexpress.com/item/1005006981741582.html Bremstrommelabzieher 896g SW22 <5 Tonen Gusseisen für 70x70mm M14x20 SW19, vorher Splint und Nabenmutter M20 SW28 von Steckachse mit Konus entfernen, mit Video beim Link 10,99-13,19€
https://de.aliexpress.com/item/1005008954108618.html nur 4 Löcher, Type A 8,59€

[Elektroniker]

Ersatzteile für das Differenzialgetriebe Volta VT5, alle 9x Lager und 3x Wellendichtringe DIN3760
zum wechseln der Wellendichtringe für die Ø20mm Steckachsen muss das Getriebe nicht zerlegt werden, diese werden nur von außen eingedrückt.
https://www.kugellager-express.de/welle ... 19x42x7-mm Wellendichtring Simmerring Radialdichtung IØ19/AØ42/7mm 3,65€/1 2x best. DIN3760
https://www.ebay.de/itm/405255739775?_skw=19x42x7mm Innen Ø x Außen Ø x Breite 70A NBR -20/100°C China TC-19 8,48€/10 +1,77€ Porto
https://de.aliexpress.com/item/1005007524604474.html Hinterachse bei Bremse Rillenkugellager 6205 2RS IØ25/AØ52/15mm, 2 Stück 5,29€/2
Rillenkugellager von Hersteller SKF oder FAG haben eine höhere Qualität sind aber auch teurer, machen aber bei der Hinterachse durchaus Sinn.

https://www.aliexpress.com/item/4001247336774.html Wellendichtring Simmerring AS IØ25/AØ42/7mm FKM -20/220°C, 1x Motor 5,09€/2
https://www.ebay.de/itm/283421045303?_s ... +25x42x7mm Wellendichtring Simmerring AS IØ25/AØ42/7mm -30/100°C, 1 Stück Motor 2,60€
https://www.ebay.de/itm/405143127505?var=675233948981 Wellendichtring Simmerring AS IØ24/AØ42/7mm -30/100°C, 1x Motor 2,13€/2+1,77€
Beim sehr heißen Motor sollte ein brauner AS Wellendichtring (Oil Seal) FKM TC-24 mit höherem Temperaturbereich verwendet werden, für längere Lebensdauer. Wie oben im Bild vom Electric Tricycle Motor zu sehen, ist es besser einen Wellendichtring Simmerring AS IØ24mm zu verwenden. Zum wechsel des IØ25mm Wellendichtringes für die Motorachse muss das Getriebe nicht zerlegt werden, dieser wird nur von außen eingedrückt.

https://de.aliexpress.com/item/1005007426801266.html Getriebe 2x Rillenkugellager 6006 2RS IØ30/AØ55/13mm 5,49€/2
https://de.aliexpress.com/item/1005007524604474.html Getriebe 2x Rillenkugellager 6202 2RS IØ15/AØ35/11mm 2,59€/2
https://de.aliexpress.com/item/4000909641276.html?spm Getriebe 3x Rillenkugellager 6001 2RS IØ12/AØ28/8mm 6,99€/10 Motorachse vorne

https://www.ebay.de/itm/222852607851 Getriebe RTV Ölwannendichtung Dichtung Silikon ROT universal 85ml Dichtmasse 4,99+2,80=7,79€
https://de.aliexpress.com/item/1005005969050886.html RTV Silikon-Dichtstoff, stark klebender Kleber -80/315°C schwarz, grau, rot 4,89€/85ml
https://de.aliexpress.com/item/1005008077405787.html RTV Silikondichtung 315°C schwarz 3,69€


Die VRLA bzw. Bleiakkukapazität 12V 60Ah wird üblicherweise bei 1/20c (oder 1/5c) des Akkus gemessen hier also bei 3A. Da aber der Volta aus dem PB-Akku einen Strom von bis zu 54A abruft, also fast 1c ist die Kapazität (nur 36Ah) um bis zu 40% geringer, also somit auch die Leistung !

bei geringen Entladeströmen ( 3A) Leistung = 72V 60Ah = 4320Wh /80Wh/km = 54km Reichweite (falscher theoretischer Wert)
bei höheren Entladeströmen (54A) Leistung = 72V (60Ah x 0,6) = 2592Wh /80Wh/km = 32km Reichweite (realer Wert)

Dies gilt nur für den Bleiakku der auch sehr schnell altert, weil er bei so hohen Entladeströmen überlastet ist, aber nicht für den weit besseren LFP LiFePo4 Lithium Akku der ohne weiteres 0,5c also 52,5A bei 105Ah liefern kann.

Akku 72V 90-105Ah 24s LFP LiFePo4 8kWh EVE LF105 bis zu 115km Reichweite für 10-20Jahre, siehe weitere Bilder Seite 2 dort als PDF zu finden was das hinein Zoomen leichter macht.

Ein Gleichstrommotor wird immer von einer Gleichstromquelle gespeist, was die Berechnungen im Vergleich zu einem Wechselstrommotor (Drehstrommotor) vereinfacht, da der Leistungsfaktor cos(φ) nicht benötigt wird
P = √3 * U * I * cos φ * η: Phasenstromberechnung 3-Phasen 3x 37,7A 120° Phasenversetzt (η = Wirkungsgrad)
P= 1,732 * 72V * 11,6A * 1 * 0,83 = 1.201W mögliche alternative Motor Ø50/Ø140x098/161/225mm
P= 1,732 * 72V * 14,6A * 1 * 0,83 = 1.511W mögliche alternative Motor Ø50/Ø140x106/161/235mm
P= 1,732 * 72V * 17,4A * 1 * 0,83 = 1.801W mögliche alternative Motor Ø50/Ø140x118/173/247mm 30Amax 3100W
P= 1,732 * 72V * 30,0A * 1 * 0,83 = 3.105W bei neueren Modellen Volta VT5 wurde die max. Leistung auf 3000W begrenzt
P= 1,732 * 72V * 37,7A * 1 * 0,83 = 3.902W Volta VT5 72V 50Amax 3900W Pverlust=663W Motor Ø50/Ø140x98/155mm (1200W lt. Tabelle Ø140x98-225mm da Abmessung L1=98mm, die verschiedenen Motorleistungen unterscheiden sich nur in der Motorlänge.)



https://de.aliexpress.com/item/1005009066116237.html tricycle canopy curtain left and right door PVC Türvorhang 31,19+31,25=62,44€
326x140cm 2 sides oder 3 sides

https://de.aliexpress.com/item/1005009038655030.html tricycle canopy is fully transparent and thickened PVC 106+197=303€+Zoll

Wer diese Infoseiten gut findet bitte rechts oben den Daumen hoch aktivieren. Danke !

[Bergziege23]

Hm..ich lese ständig von THG-Prämie...

Laut Gesetz geht das erst ab 11kw und mit Zulassungsschein Teil-1...also Versteuert wie ein Motorrad oder Auto.

Wir aber haben hier ein Fahrzeug des Typs L1e und diese werden nicht gefördert.

Ich jedenfals hab keine bekommen, egal was und wo ichs versucht hab.

Also, wie geht das ??

[Falcon]

hier, ne interessamte lectüre:
https://thesolarpunkworkshop.blogspot.c ... ailer.html

part liste: https://www.instructables.com/Solar-Bik ... ric-Bikes/
