Torrot Muvi Schaltplan

[Lattyfantastic]

Hallo Freunde von Torrot.

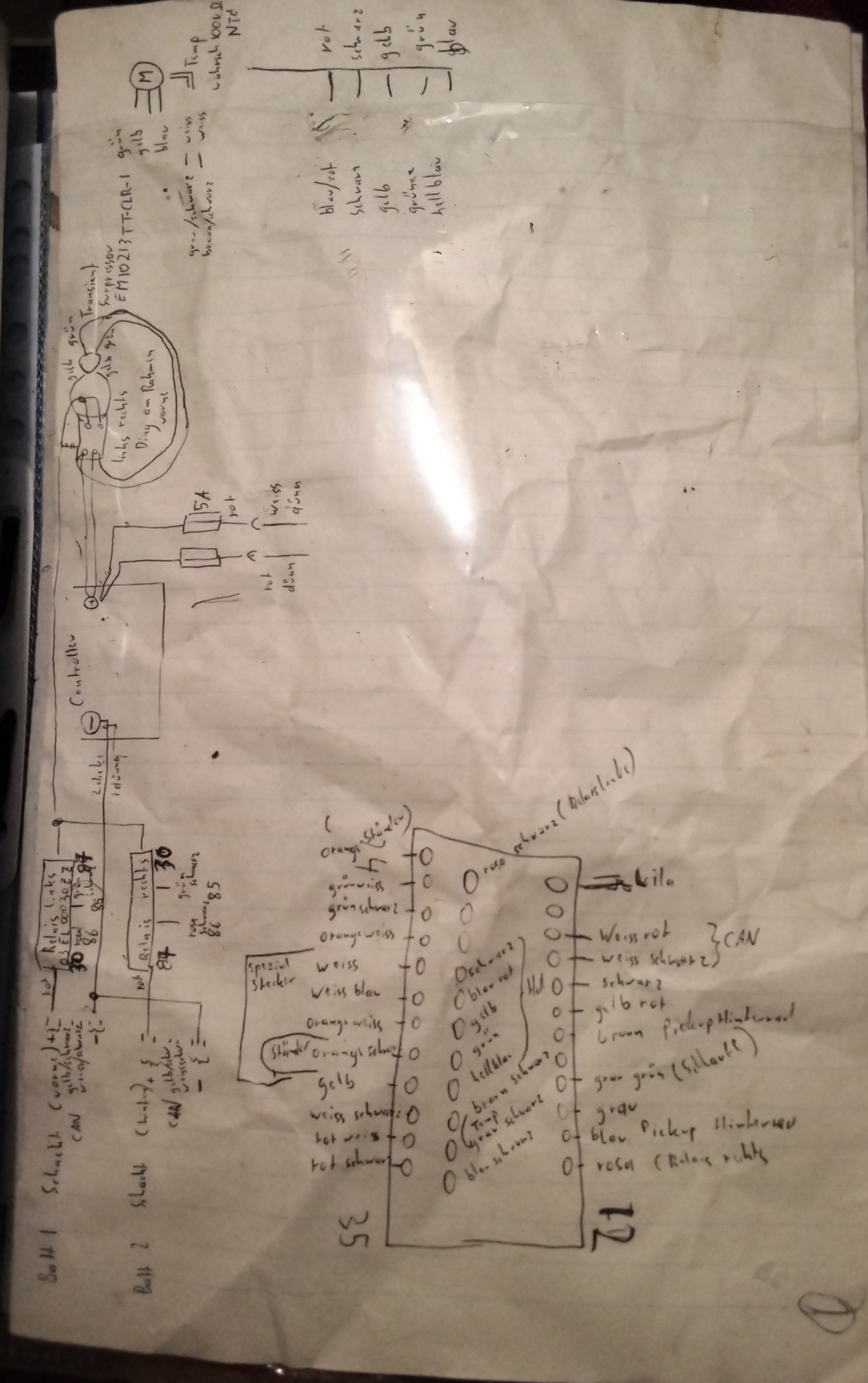

Habe von dem Muvi eine Skizze vom Schaltplan mit Belegung des Controllers bekommen, die ich hier öffentlich zugänglichen machen möchte.
Es ist sicher nicht vollständig, so fehlen die Sachen Zündschloss/dc Wandler usw. Aber grob hilft er die Anschlüsse an den Controller zur batterie zu erkennen.

[didithekid]

Hallo,

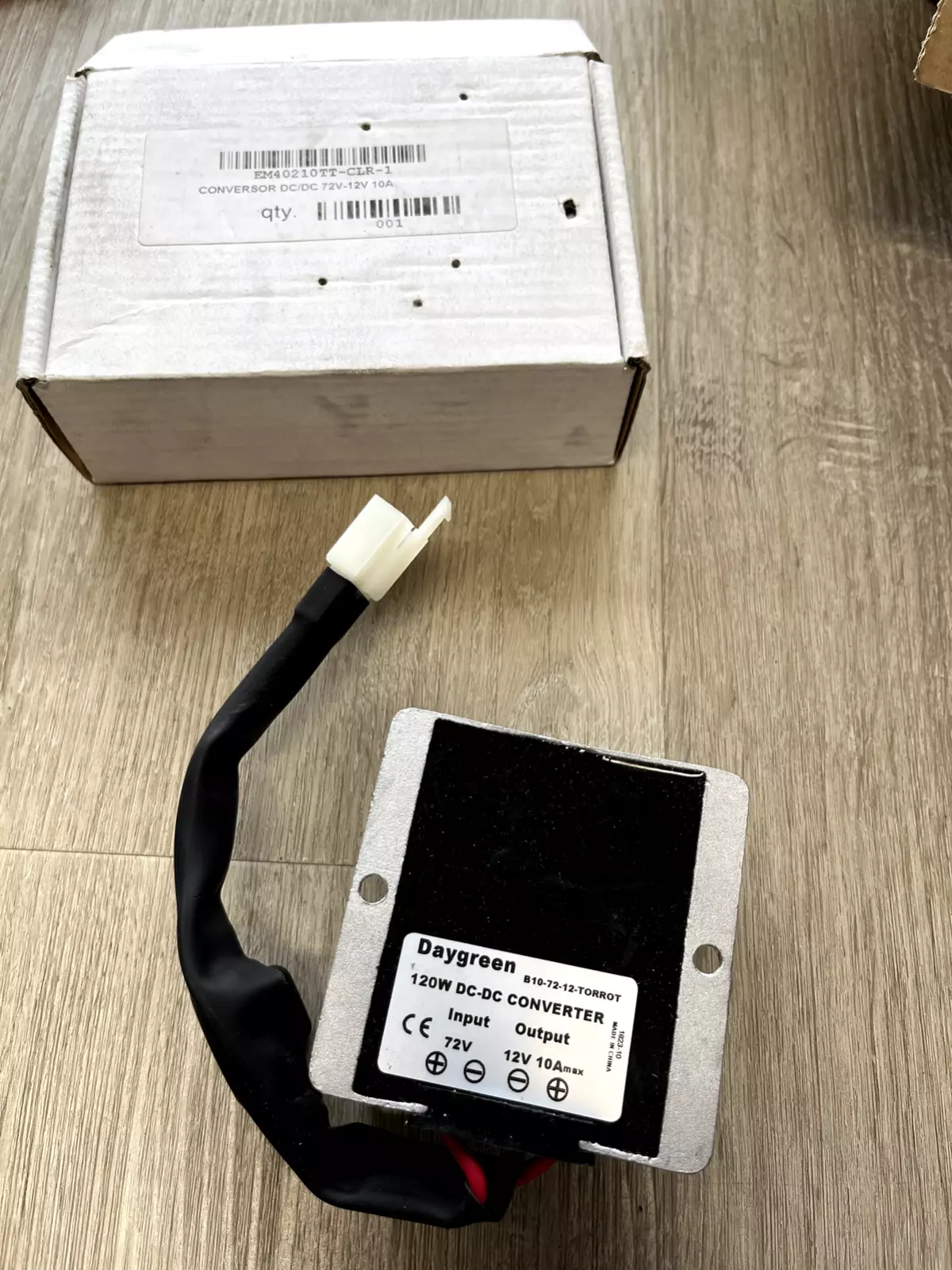

am DC/DC-Konverter steht die Kabelbelegung ja drauf:

https://www.ebay.com/itm/256195665853
Das könnte beim Zündschloss noch das direkte Schalten von Batteriespannung 48 auf eine Steuerstromversorgungsleitung sein, die den DC/DC-Converter versorgt, den Controller altiviert (E-Lock) und ggf. auch ein Relais/Schütz für höhere Ströme freigibt.

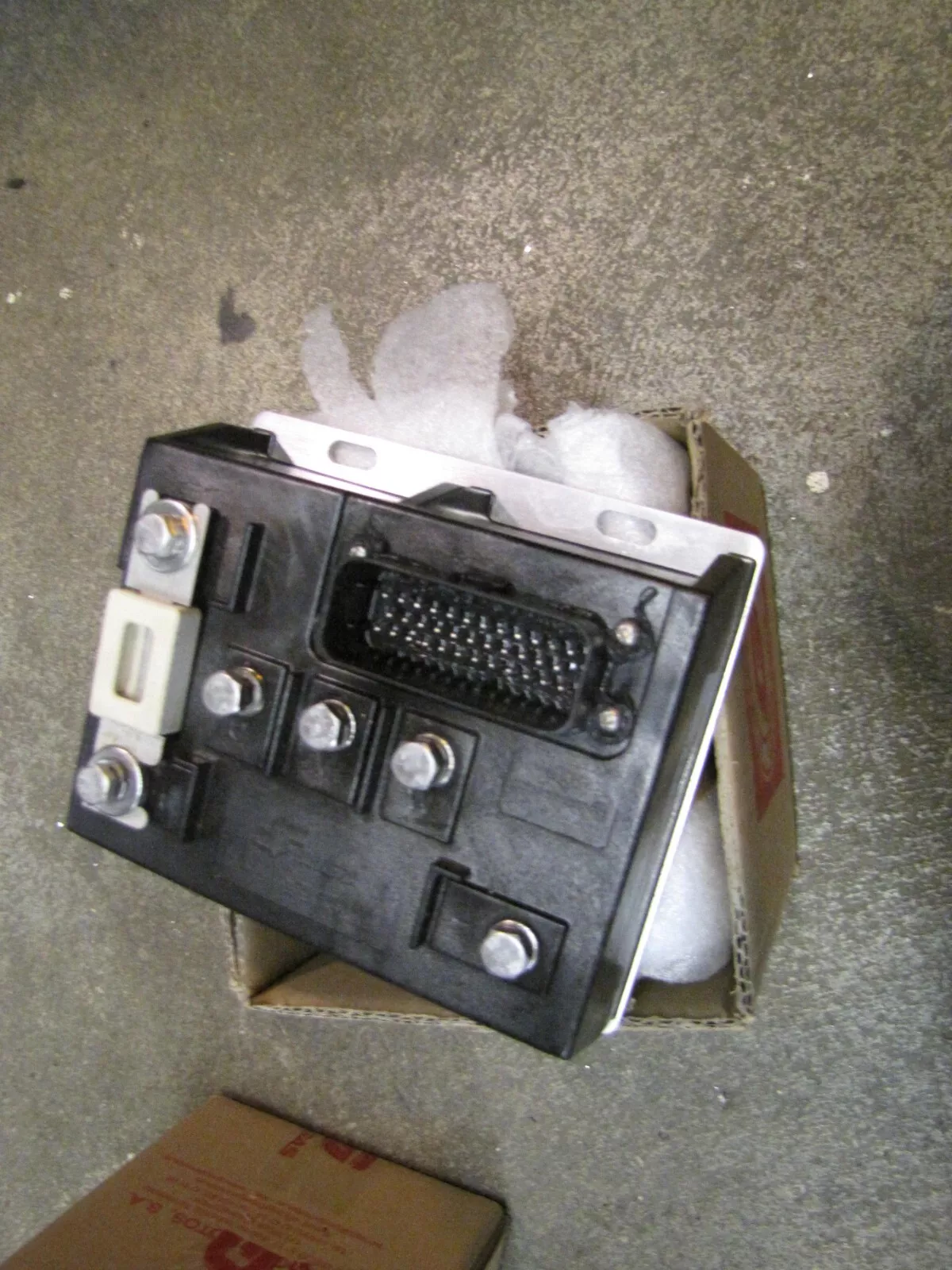

Den Motor-Controller mit 35-Pin-Steueranschluss (12 - 11 - 12) kann hier vielleicht Jemand hier identifizieren?

https://www.ebay.de/itm/235165589759?ch ... gKohfD_BwE

Viele Grüße
Didi

[Lattyfantastic]

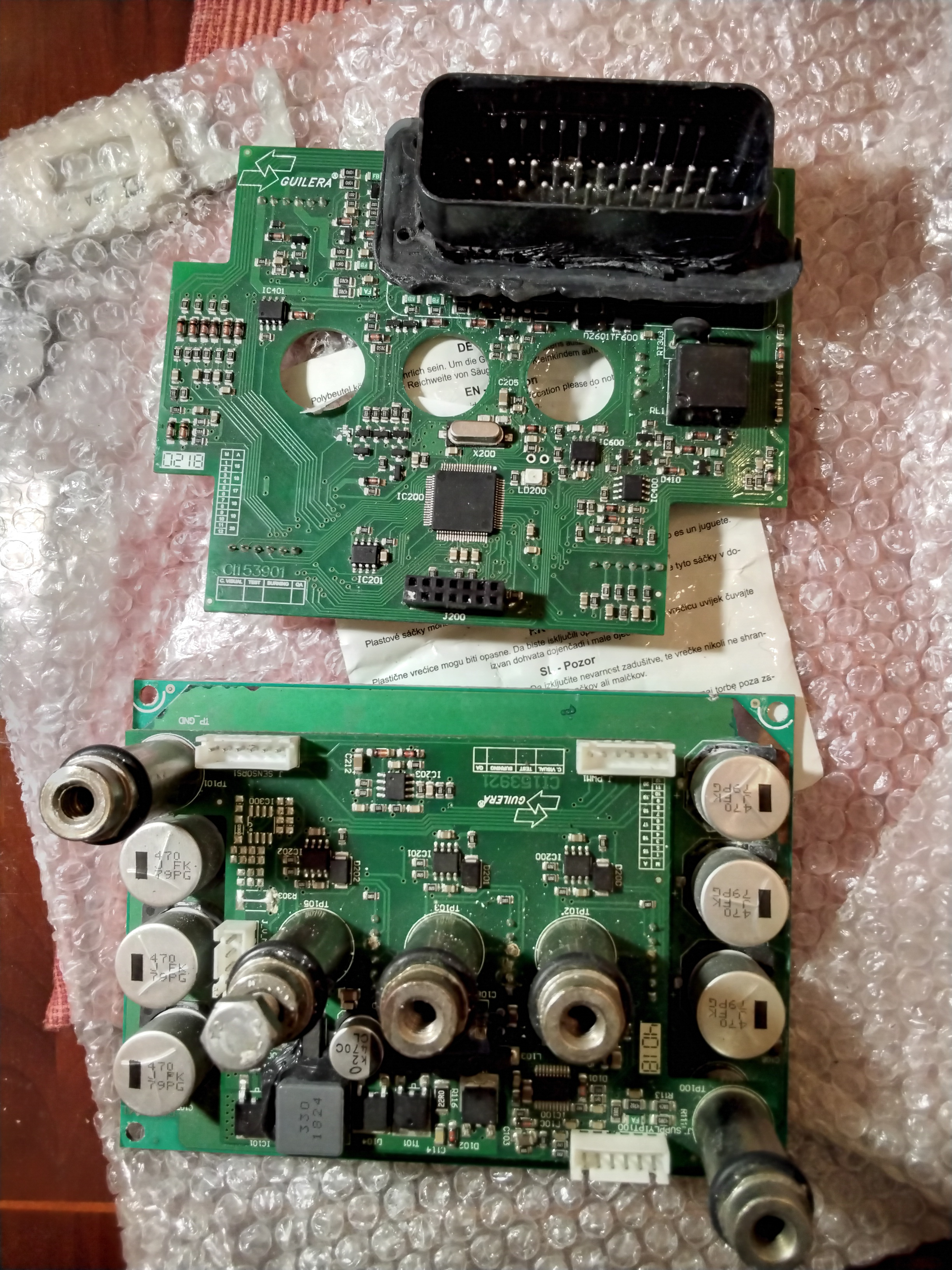

Hier ist der Controller zerlegt. Man sieht die kleine Platine zur Steuerung, wo rechts oben m.e. ein Relais sich befindet das könnte zum Spannungswandler 72/12V gehen für Licht und Hupe.
Die 2. Platine ist die Motorsteuerung mit den Drei Phasen wo ordentlich Strom fließt.
Links oben und rechts unten die Kontakte für +/-.
