Leistung messen

[jgoller]

Hallo,

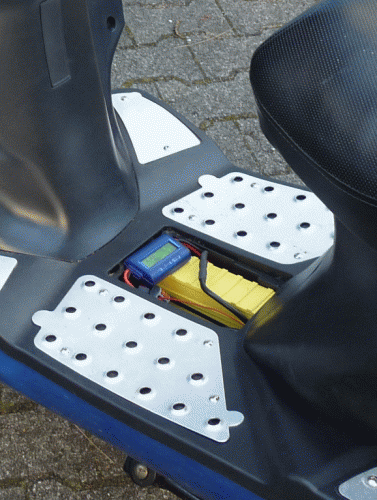

ich hab ja vor kurzem meinen emco Novum bekommen. Nun habe ich mir noch eine Anzeige besorgt, die mir genauere Daten zur Leistung der Batterien und des Motors liefern sollen. Nur die Frage ist, wie schließe ich das Dingens an? Es sind vier Kabel dran: auf der einen Seite "Source" - da kommt wohl die Batterie dran, und auf der anderen Seite "Load" - ist wohl für den Verbraucher. Aber wo in dem Kabelwust geht es zum Motor?

Hat da einer nähere Infos und Bezeichnungen der einzelnen Bauteile, zB. der gelben Blöcke neben dem LS-Schalter oder kann jemand die Kabelfarben benennen?



Gruß
jgoller

[Night Hawk]

Der Motor wird da überhaupt nicht angeschlossen, wird also genau genommen auch nicht gemessen.
Gemessen wird, welche Spitzen-Leistung, Durchschnitts-Leistung, Ladung, Energiemenge usw.
aus der Batterie entnommen wird für das Gesamsystem E-Roller.

GGf. kann man das Teil auch zwischen Ladegerät und Batterie hängen und messen,
welche Ladung usw. in die Batterie rein geht.

Im Prinzip reichen diese Werte ja auch, wenn man bedenkt, daß der Motor sicher an die
90% der Batterieleistung erhält - der Rest sind Verluste (vor allem im Controller) und
der Verbrauch des DC-DC-Wandlers z. B. für das Fahrlicht.

[STW]

jgoller, suche mal im Forum nach wattsup bzw. watts up. Ein ähnliches Teil hat, glaube ich, MEroller versenkt. Schaltung zwischen Akkus und Controller. Sofern das Gerät auch mit negativem Strom umgehen kann, könnte man die Ladebuchse auf der Controllerseite anschalten und erhält damit Aussagen über entnommenen und reingeladenem Strom. Dazu aber bitte das Handbuch konsultieren.

Die 100A maximaler Meßbereich könnten bei einigen Rollern schon etwas knapp werden!

[Alfons Heck]

Hallo jgoller,
beim wattsup kann man die schwarzen Drähte in den Minus-Pfad zwischen Akkus und Controller klemmen und einen roten zum Betrieb anklemmen. So messe ich den Verbrauch:
Batterie - an source sw
Controller- an load sw
Batterie+ mit "dünnem" Draht über Taster geschleift an source rot
load rot wird nicht angeschlossen
Mit dem Taster setzte ich nach dem Laden das wattsup zurück


Gruß
Alfons.

[Harry]

Hallo jgoller,

hier findest Du die Installationsanleitung des Watt Meter
