Was willst du denn genau wissen?
...

2 Maße:

Den äußeren Durchmesser des "Plastik-Topfes" (an der Linsen-Seite) in dem die Platine montiert ist..... also die äußeren Maße des runden Gehäuses, welches in den Angel-Eyes-Ring eingesetzt wird.
Sowie die Tiefe des "Topfes", vom Rand (der wahrscheinlich auf der Linse vom Scheinwerfergehäuse aufsetzt) bis zur Platine.

Mahlzeit,
ich kann dir jetzt nicht so ganz folgen.
Angel-Eyes und Hauptscheinwerfer sind zusammen auf der Grundeinheit, welche die Linse beinhaltet, aufgeschraubt.
Auf dem Bild oben hatte ich den Angel-Eyes-Ring in rot markiert, dieser ist dort zwar schon abgeschraubt, liegt aber noch auf der Grundeinheit.
Dort halte ich nur die Dose vom Hauptscheinwerfer und dessen Platine in der Hand.

[Zimmermännche]

Hier gabs doch mal einen Kollegen der die Scheinwerfer-Einsätze komplett gegen baugleiche getauscht hatte. Kann den Faden aber gerade nicht mehr wiederfinden...

Ich hatte auch schon geschaut ob ich diesbezüglich irgendwo hier was finde, leider ohne Erfolg.

[jeff-jordan]

...
ich kann dir jetzt nicht so ganz folgen.
...
Dort halte ich nur die Dose vom Hauptscheinwerfer und dessen Platine in der Hand.

Ich meinte einfach "die Maße der Dose" vom Hauptscheinwerfer.... Außendurchmesser, Tiefe (bis zur Platine).

Nachtrag: der Linsendurchmesser wäre auch von Interesse .

[Zimmermännche]

...
ich kann dir jetzt nicht so ganz folgen.
...
Dort halte ich nur die Dose vom Hauptscheinwerfer und dessen Platine in der Hand.

Ich meinte einfach "die Maße der Dose" vom Hauptscheinwerfer.... Außendurchmesser, Tiefe (bis zur Platine).

Nachtrag: der Linsendurchmesser wäre auch von Interesse .

So,

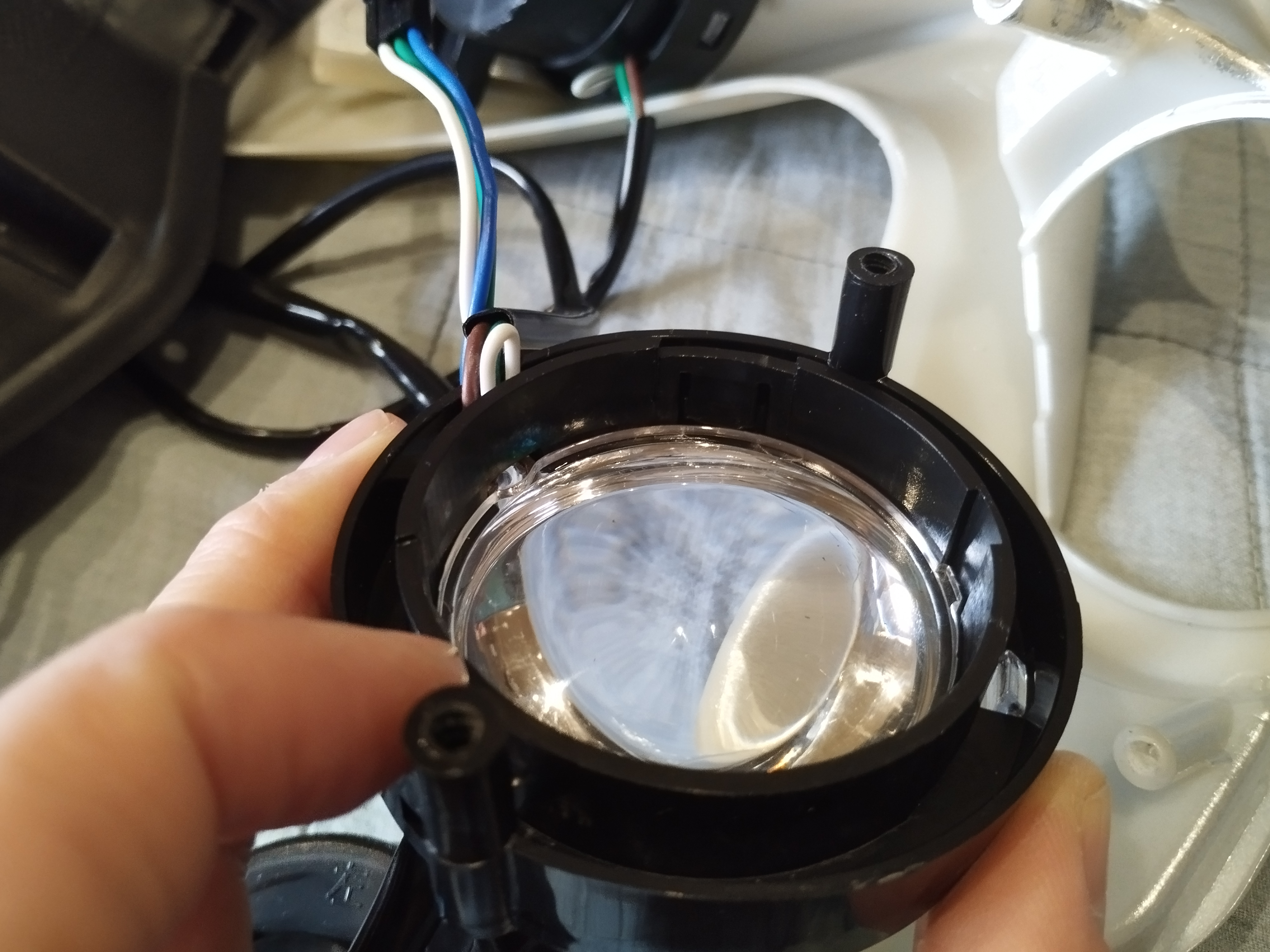

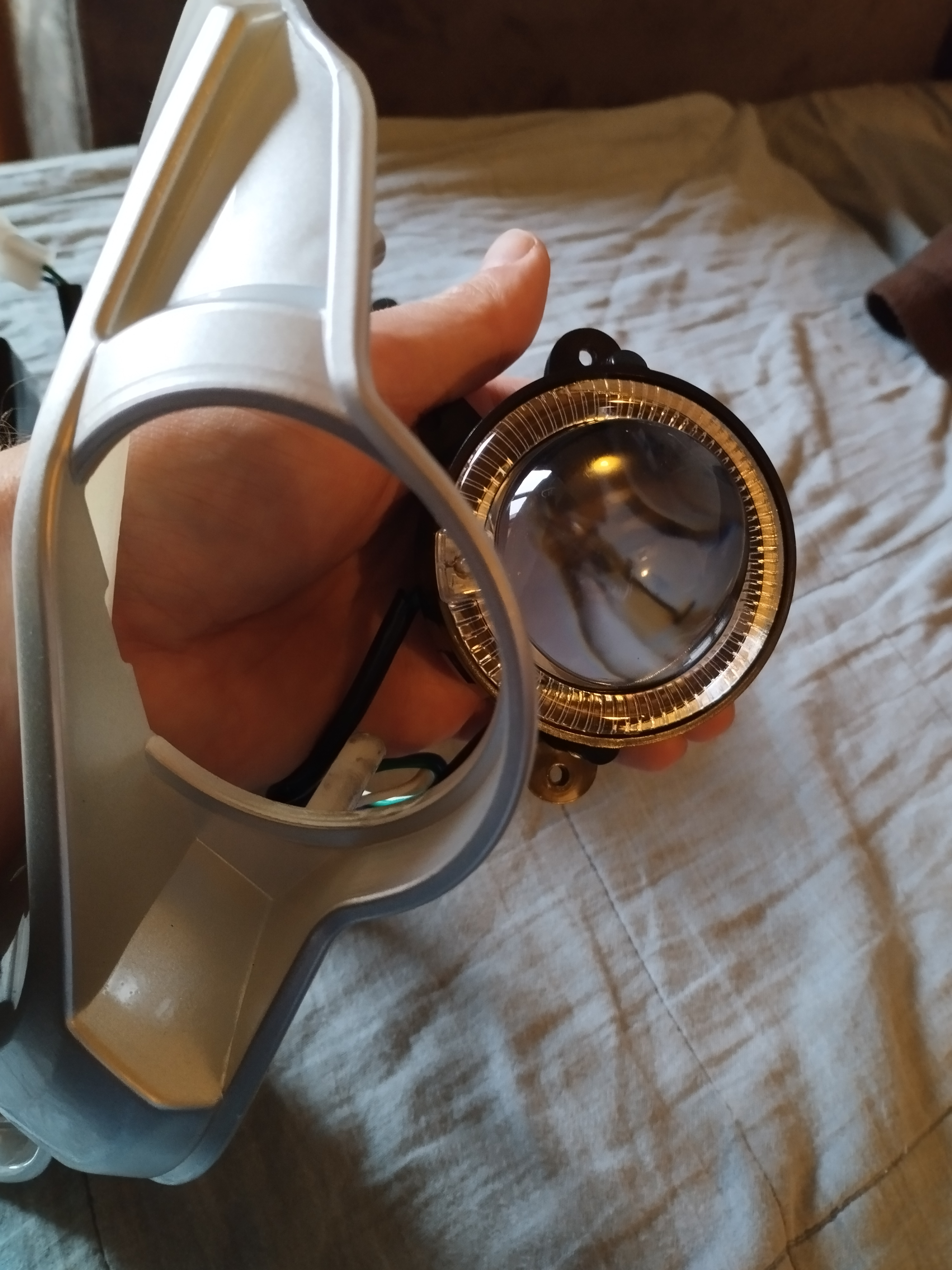

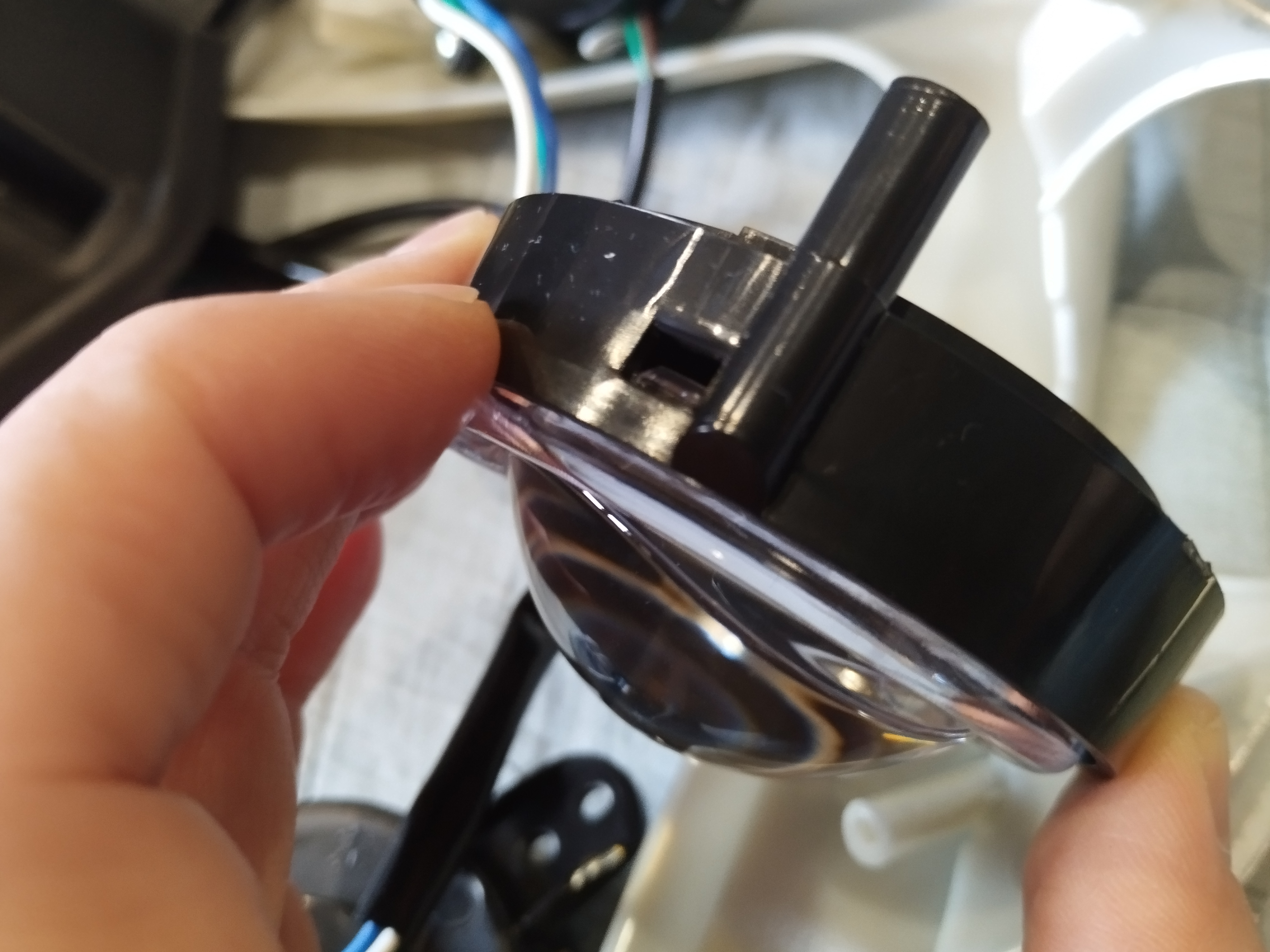

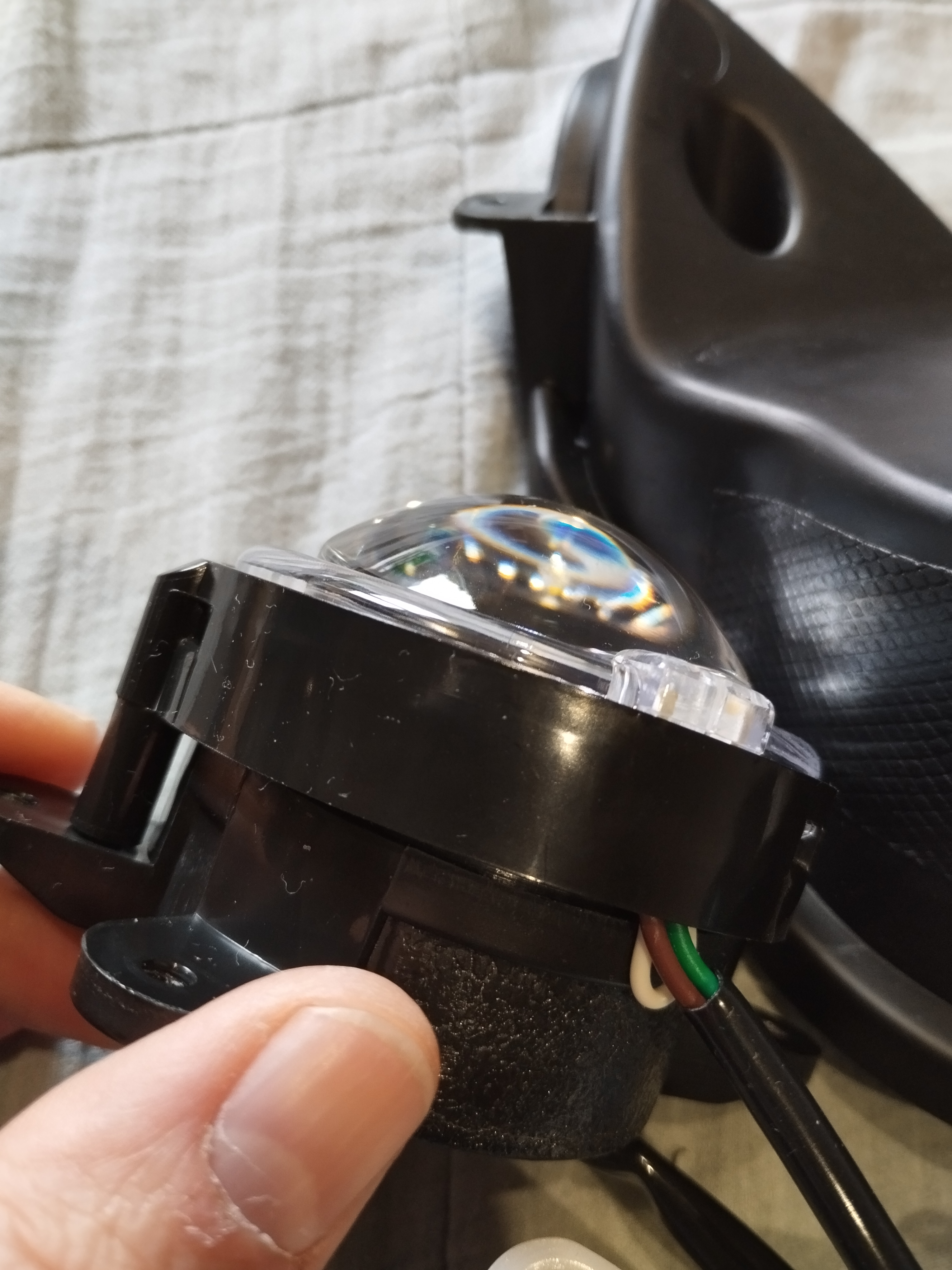

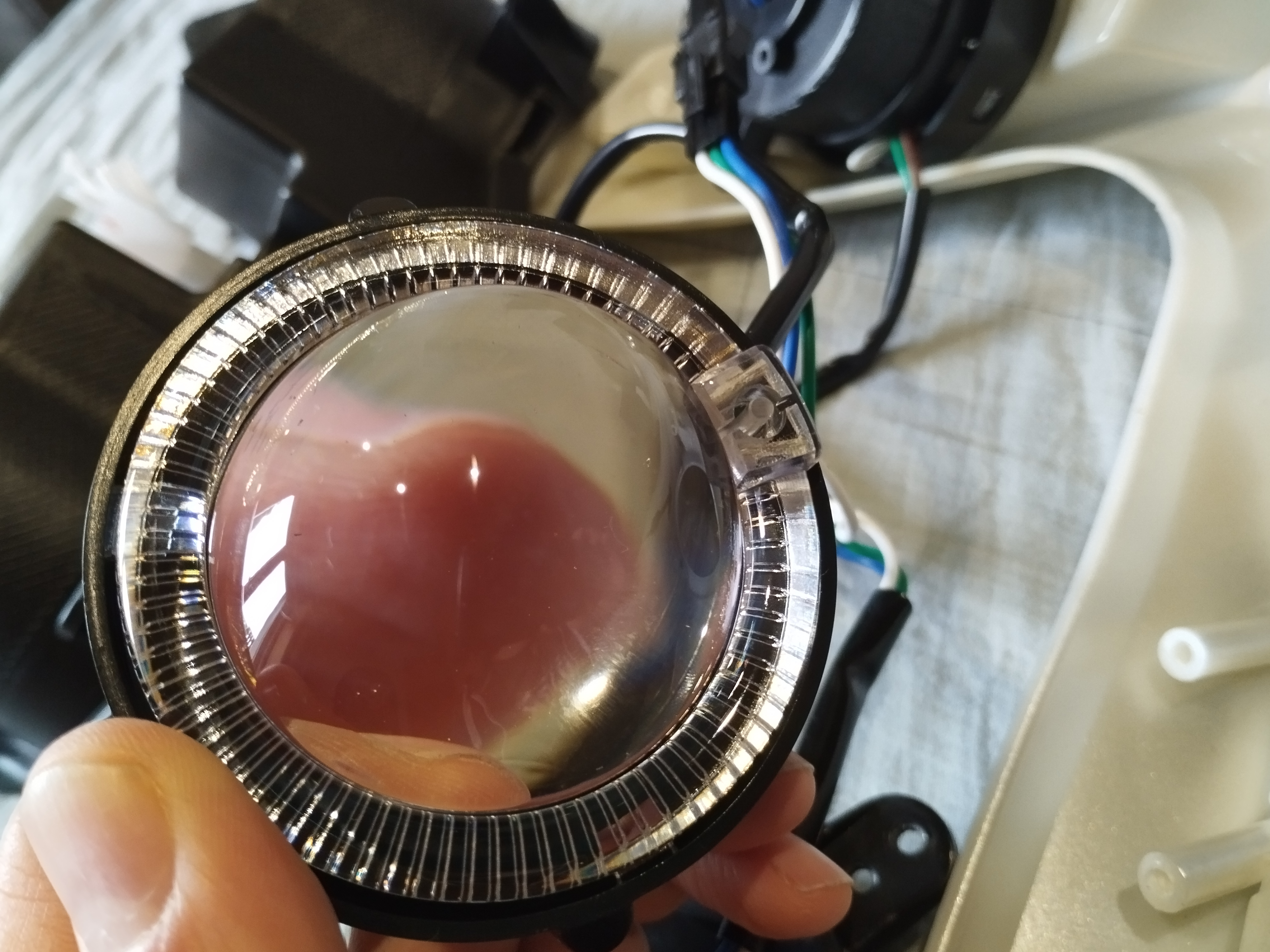

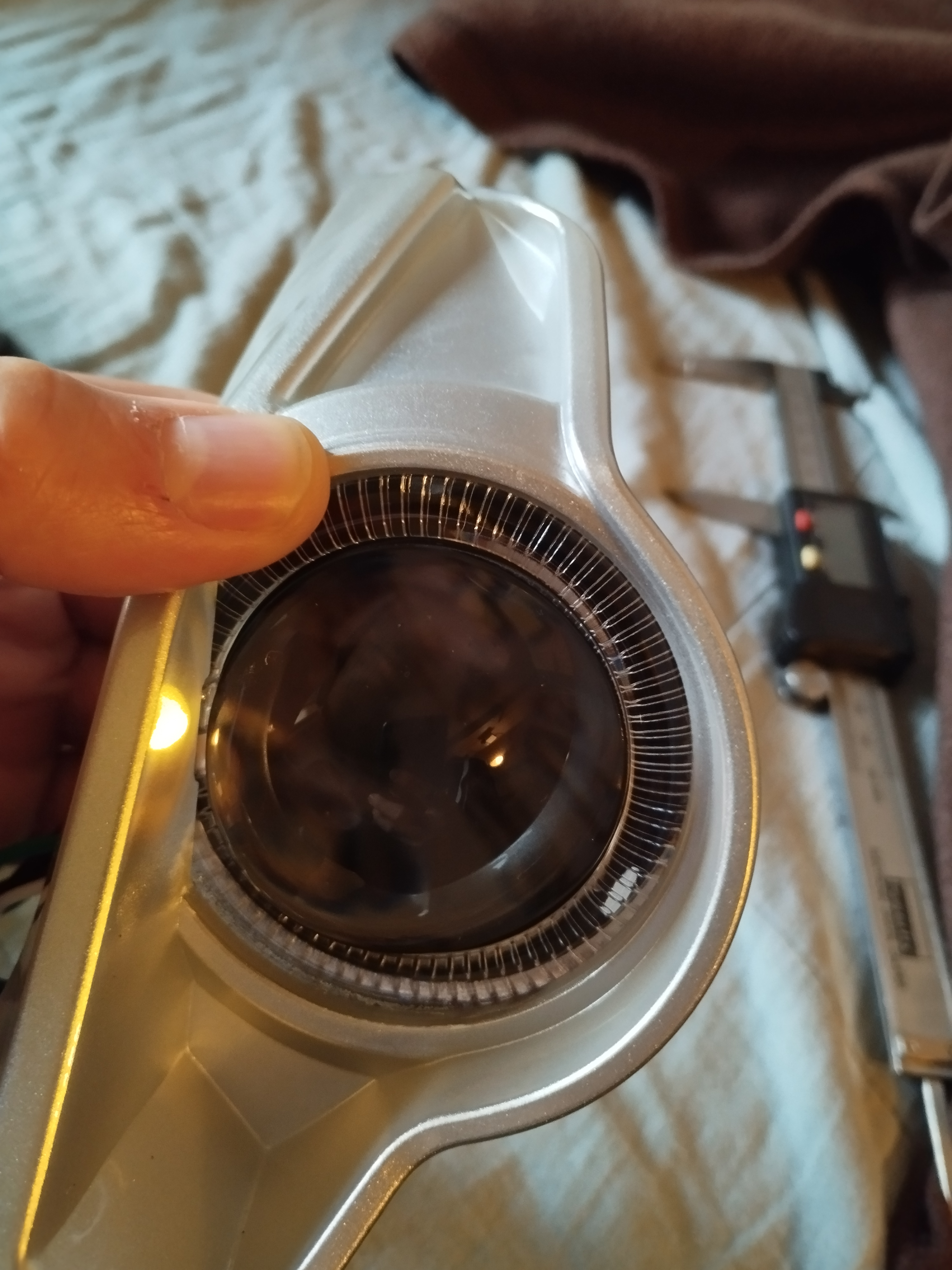

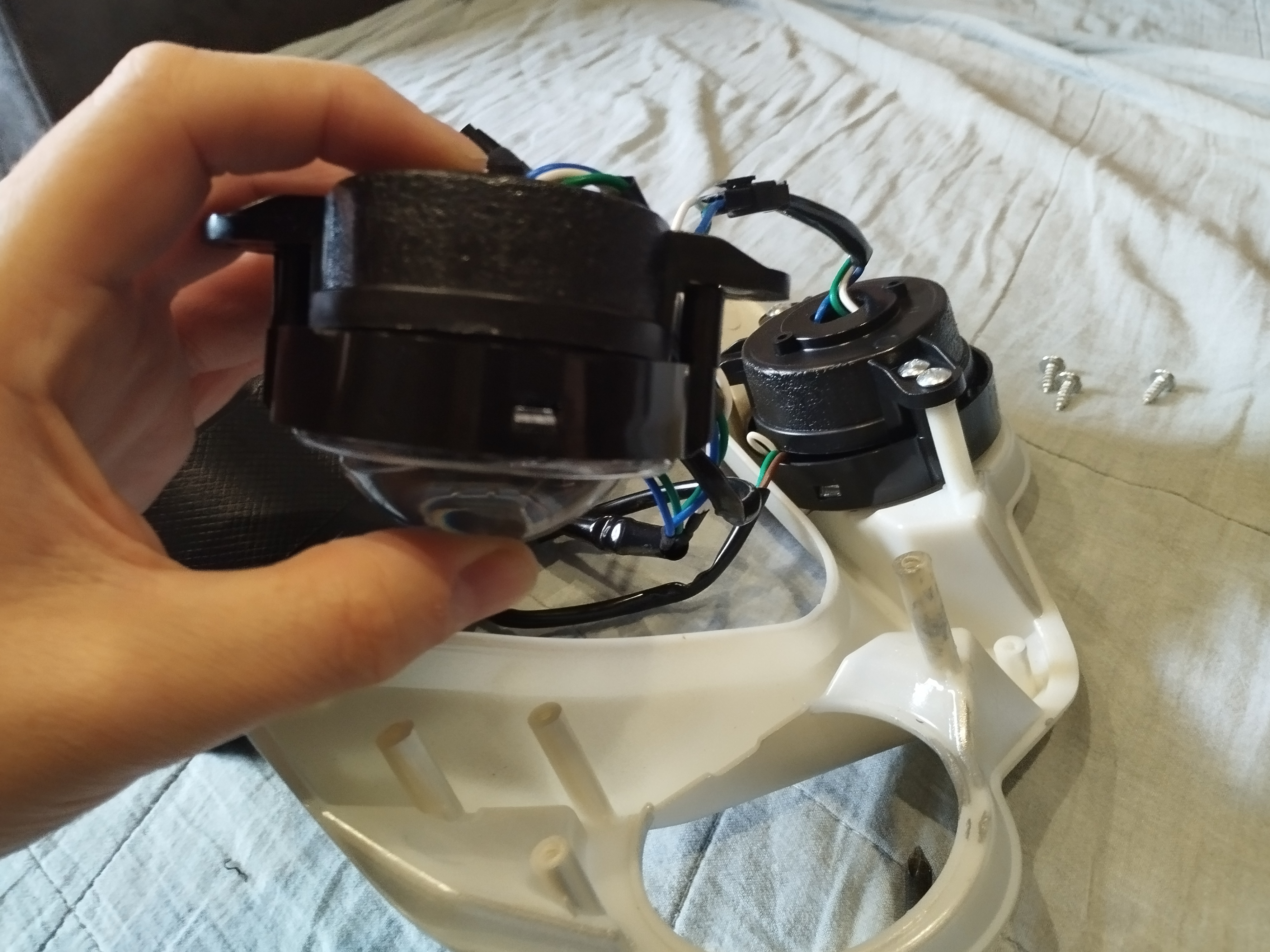

zuerst einmal eine Korrektur, die Linse und der LED-Ring sind eine Scheinwerferkomponente welche wahrscheinlich aber nochmal zerlegt werden kann hier nochmal einige Bilder, danach folgen einige Bilder der gemessenen Bauteile:

[Zimmermännche]

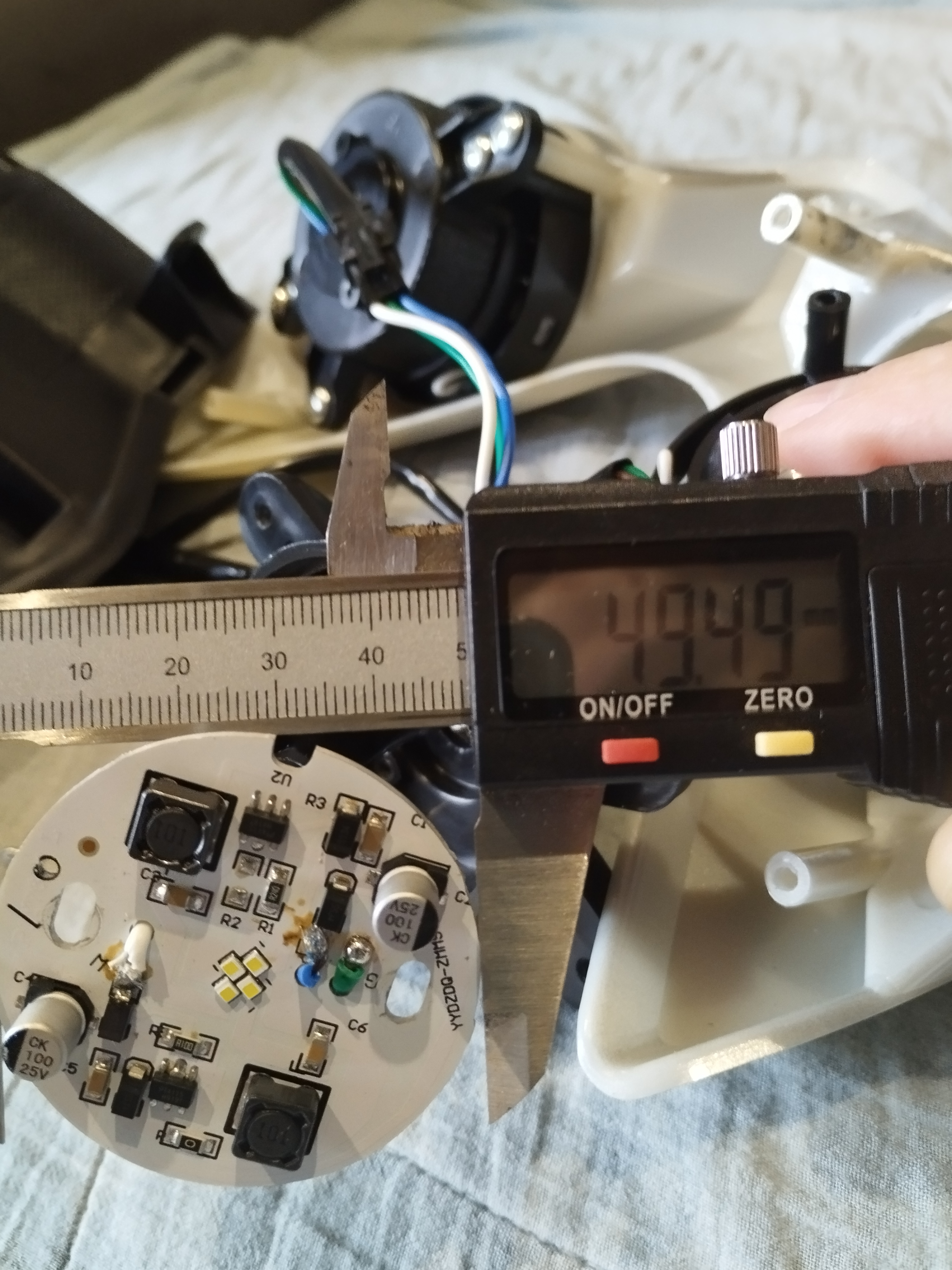

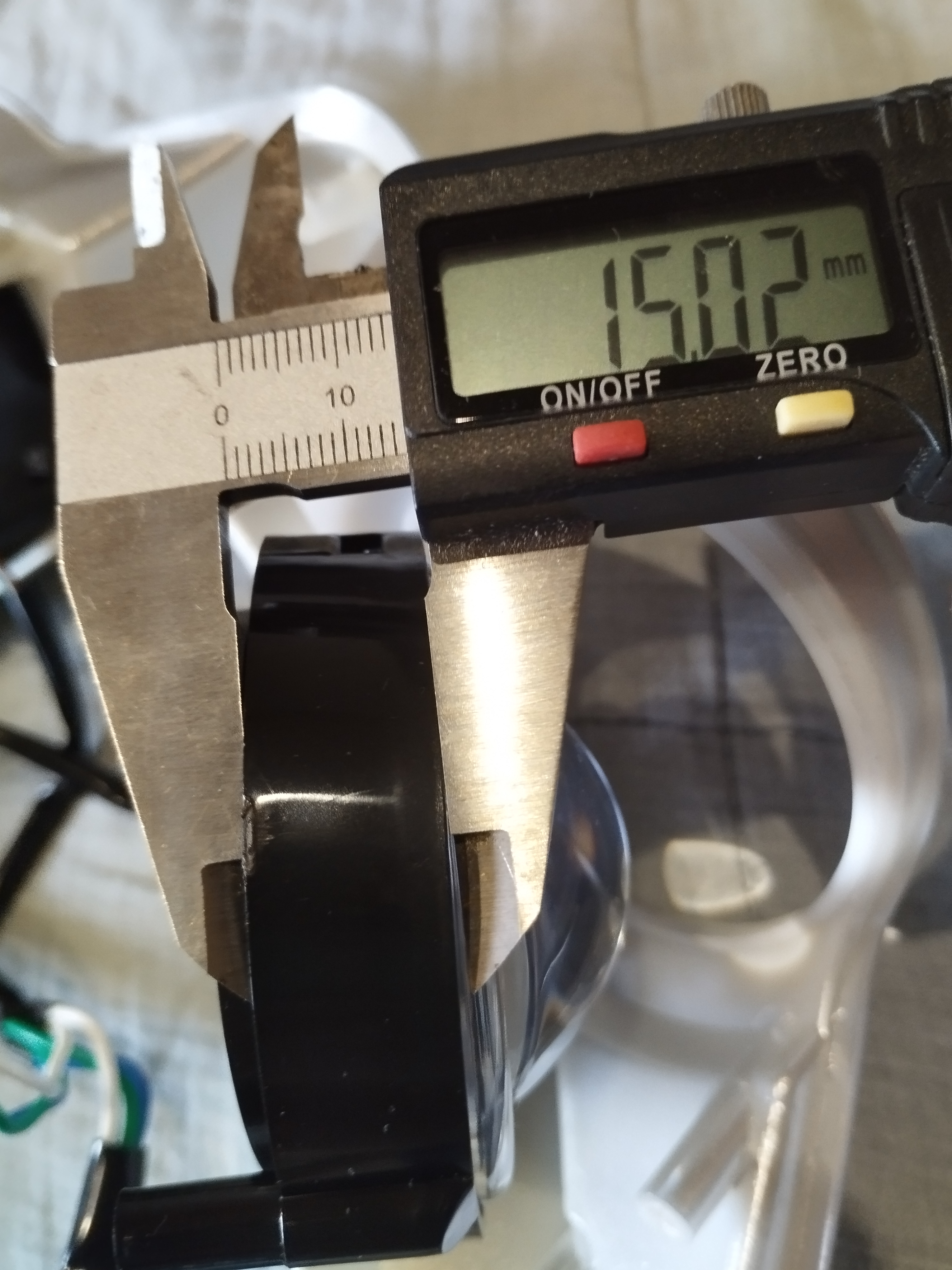

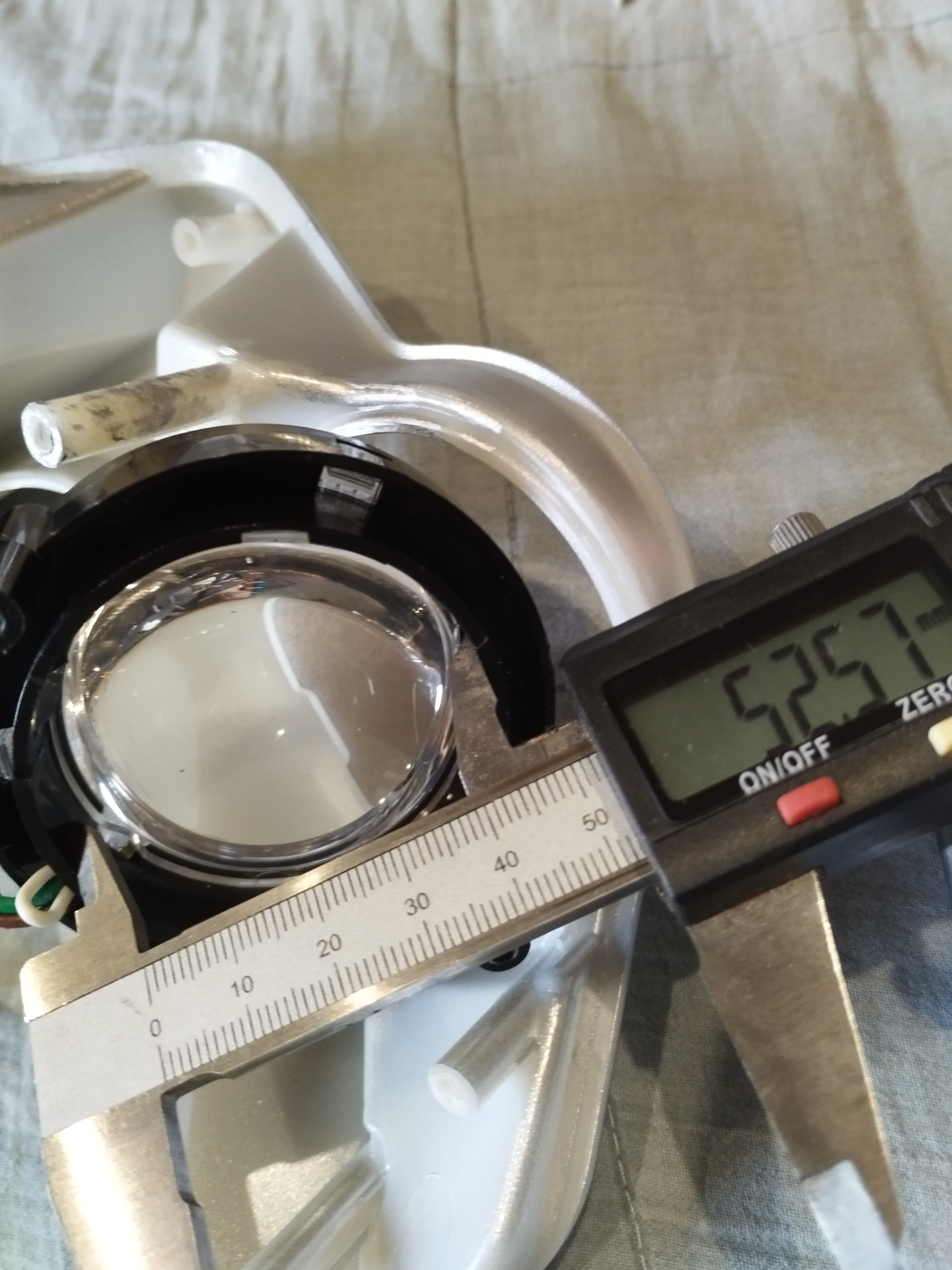

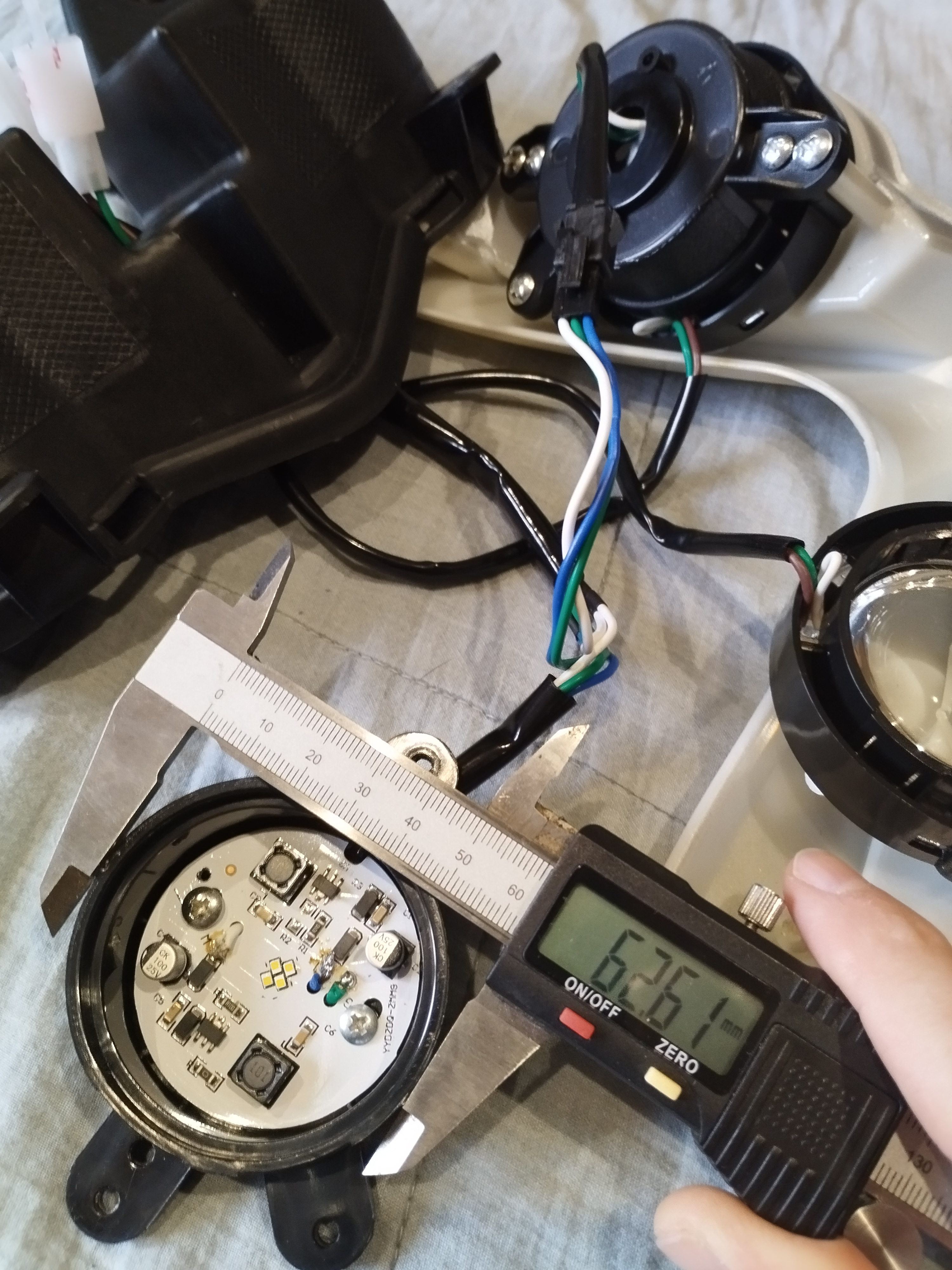

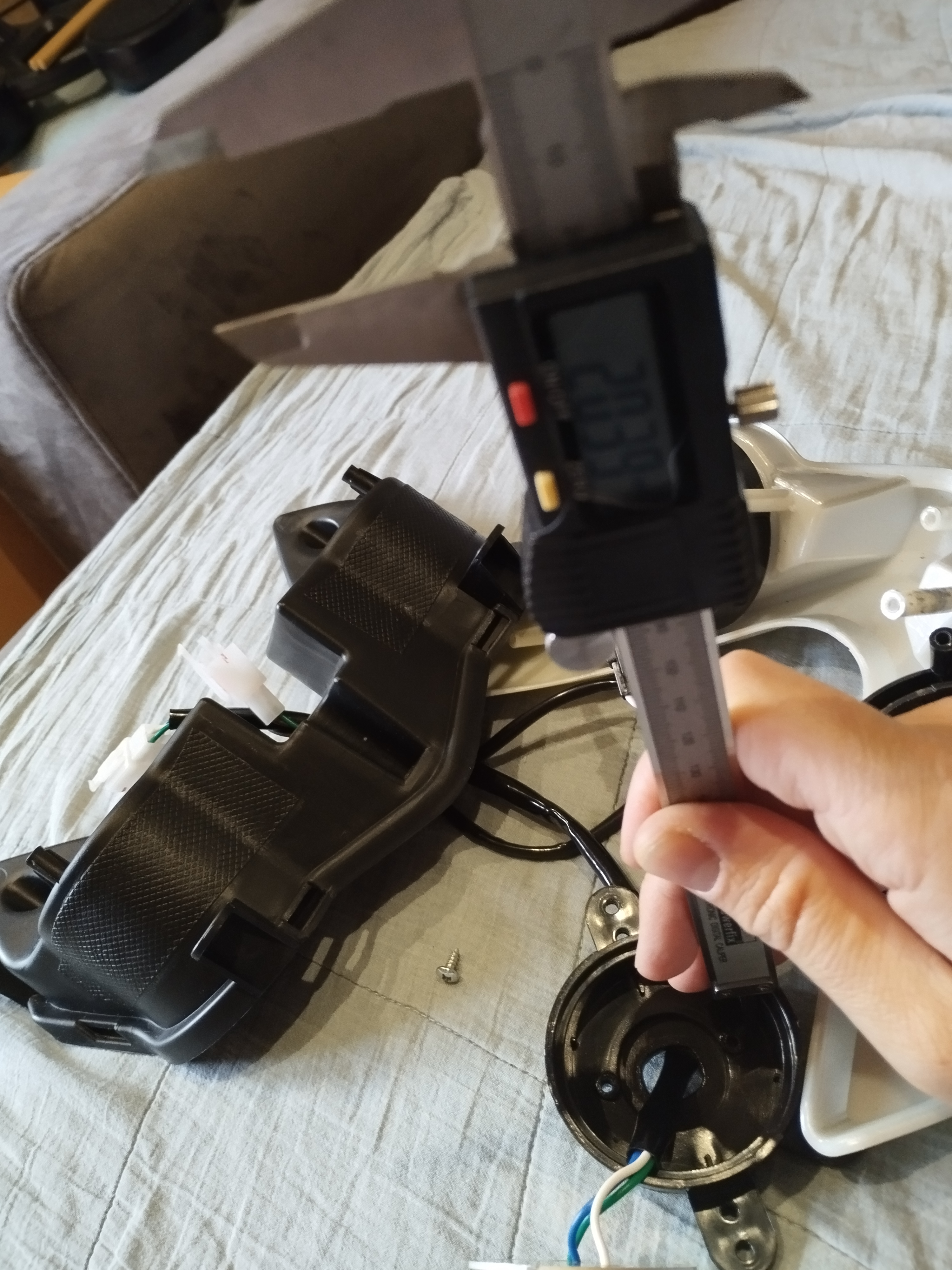

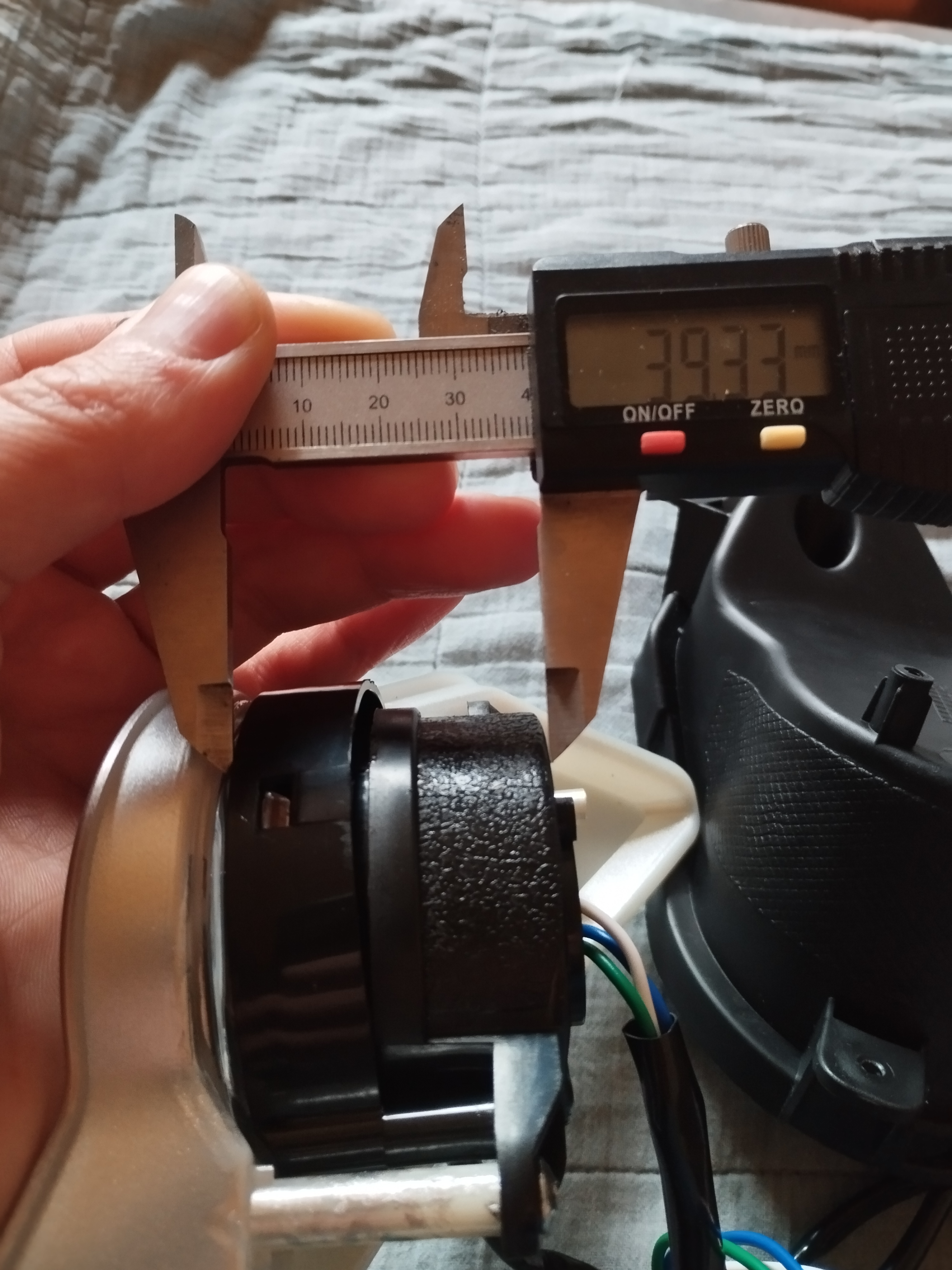

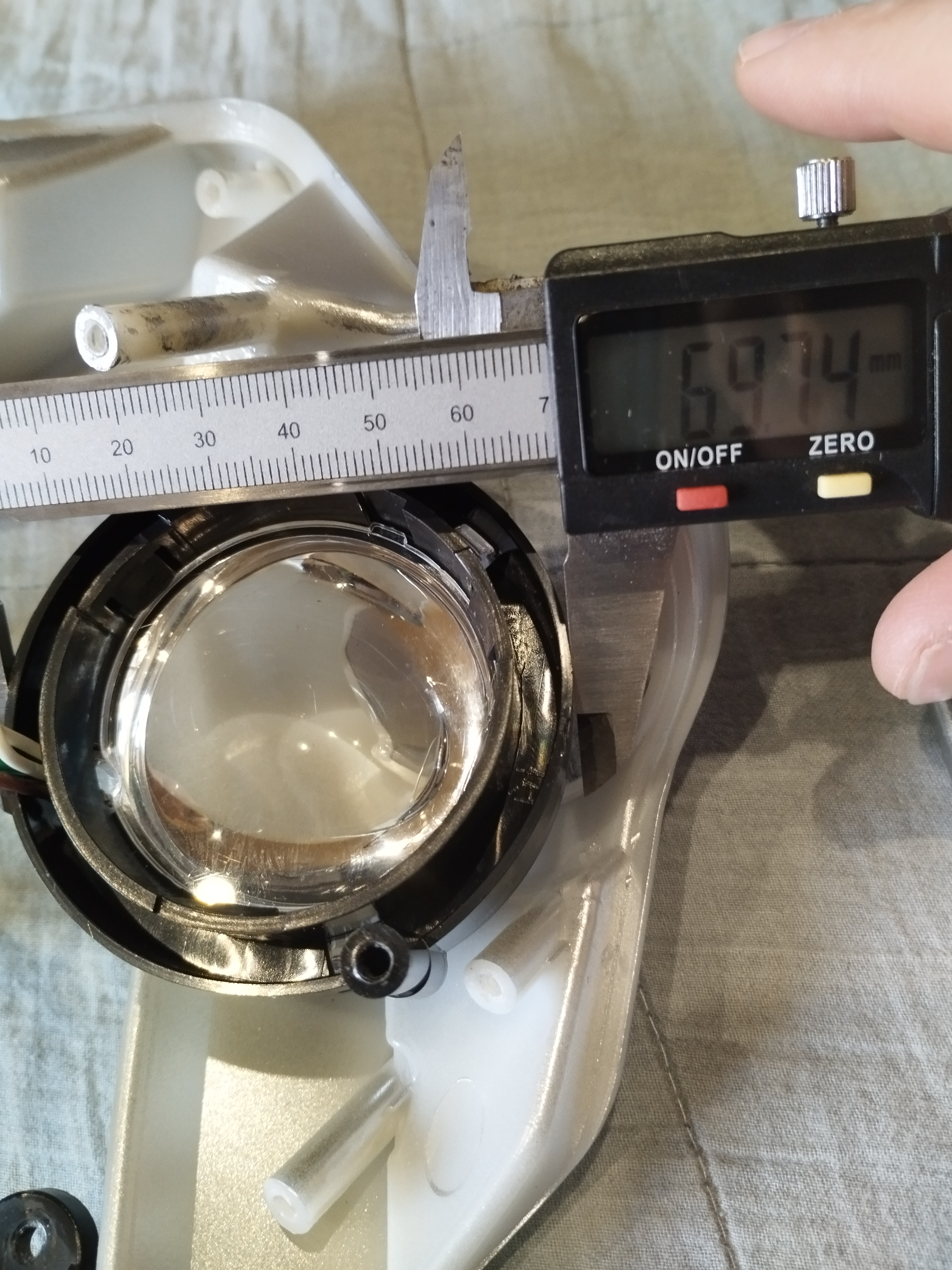

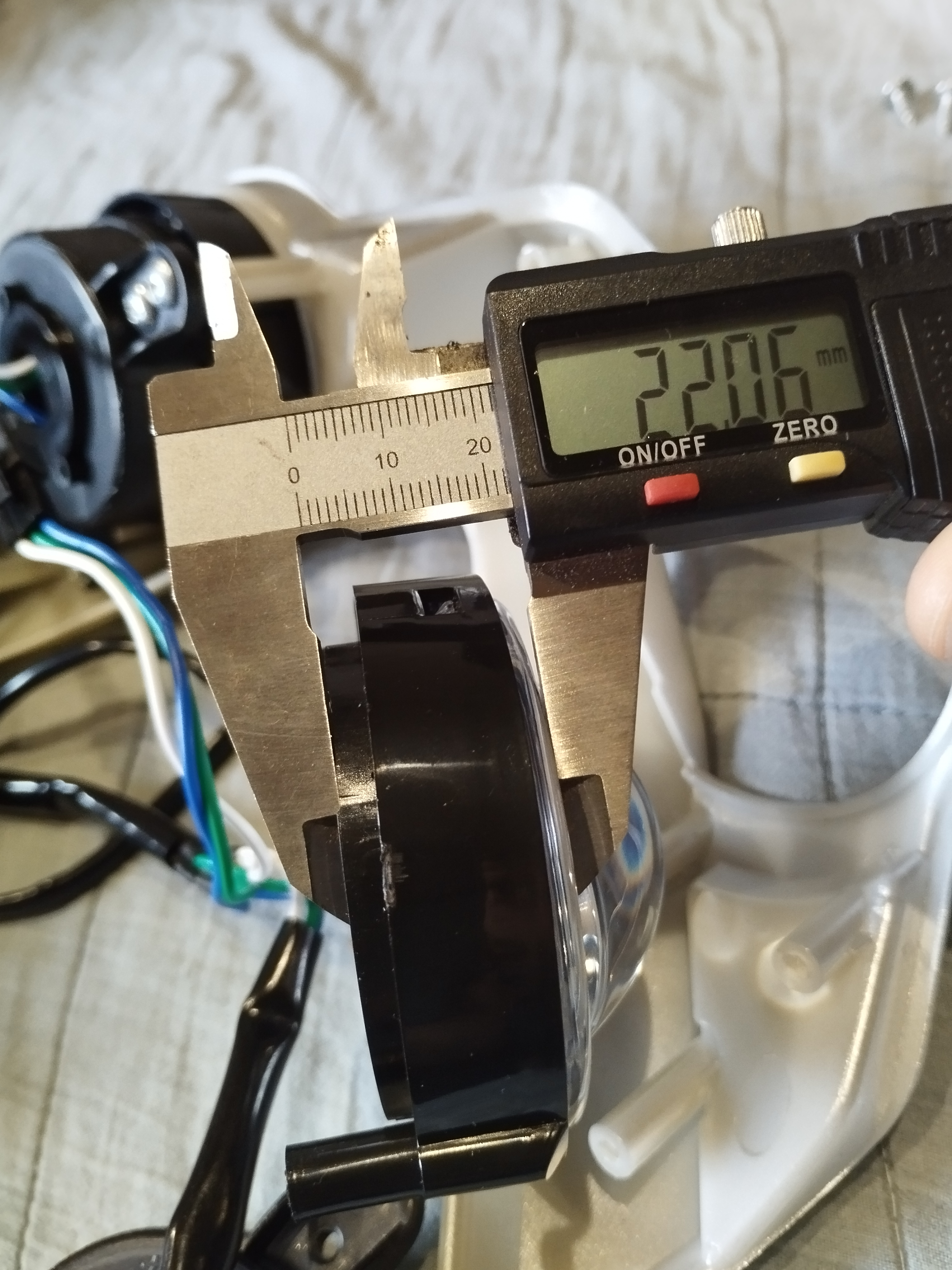

Und hier diverse Messungen, nicht so einfach mit einer Hand und dann auch noch gleichzeitig ein Foto davon machen

[Zimmermännche]

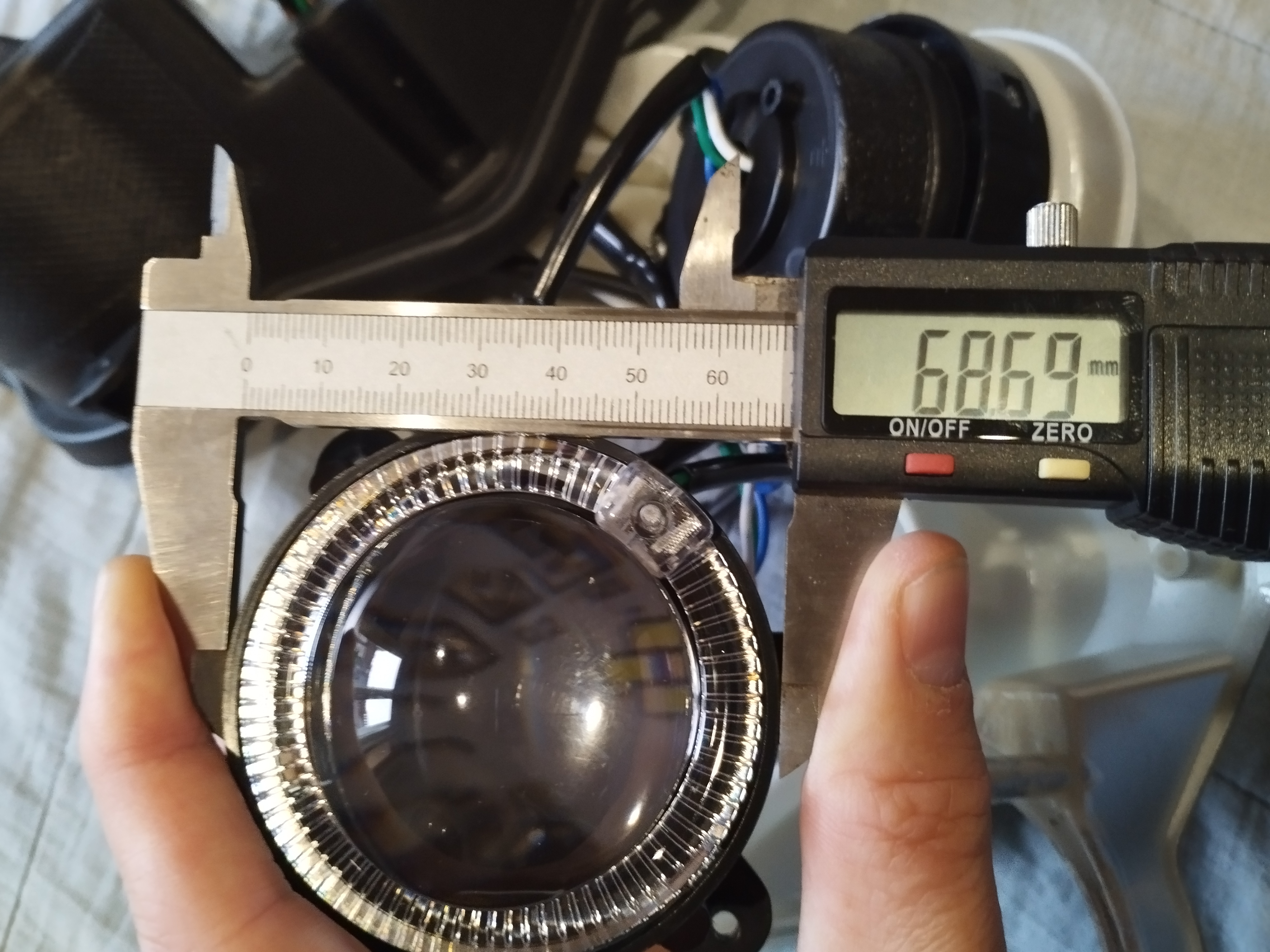

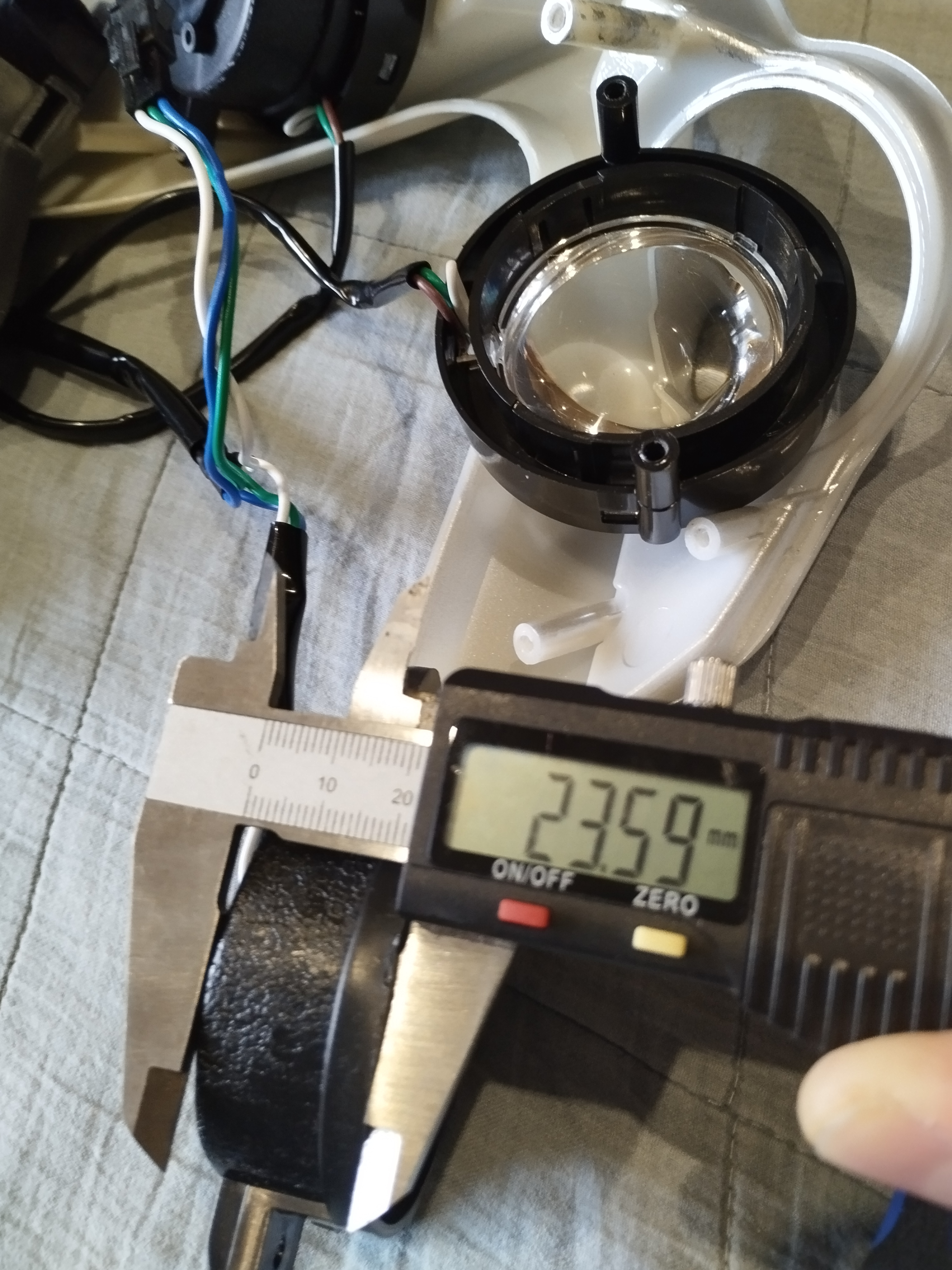

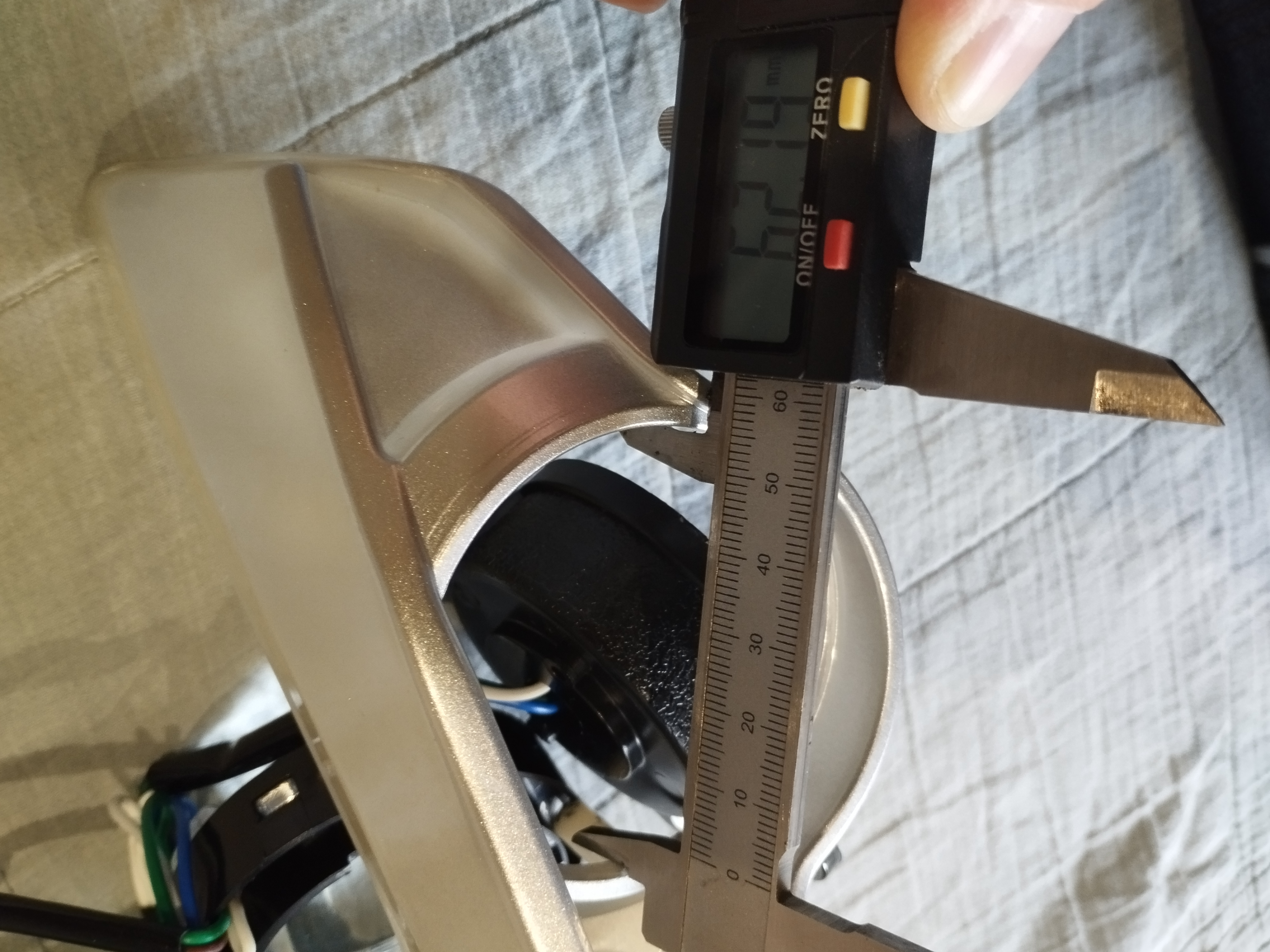

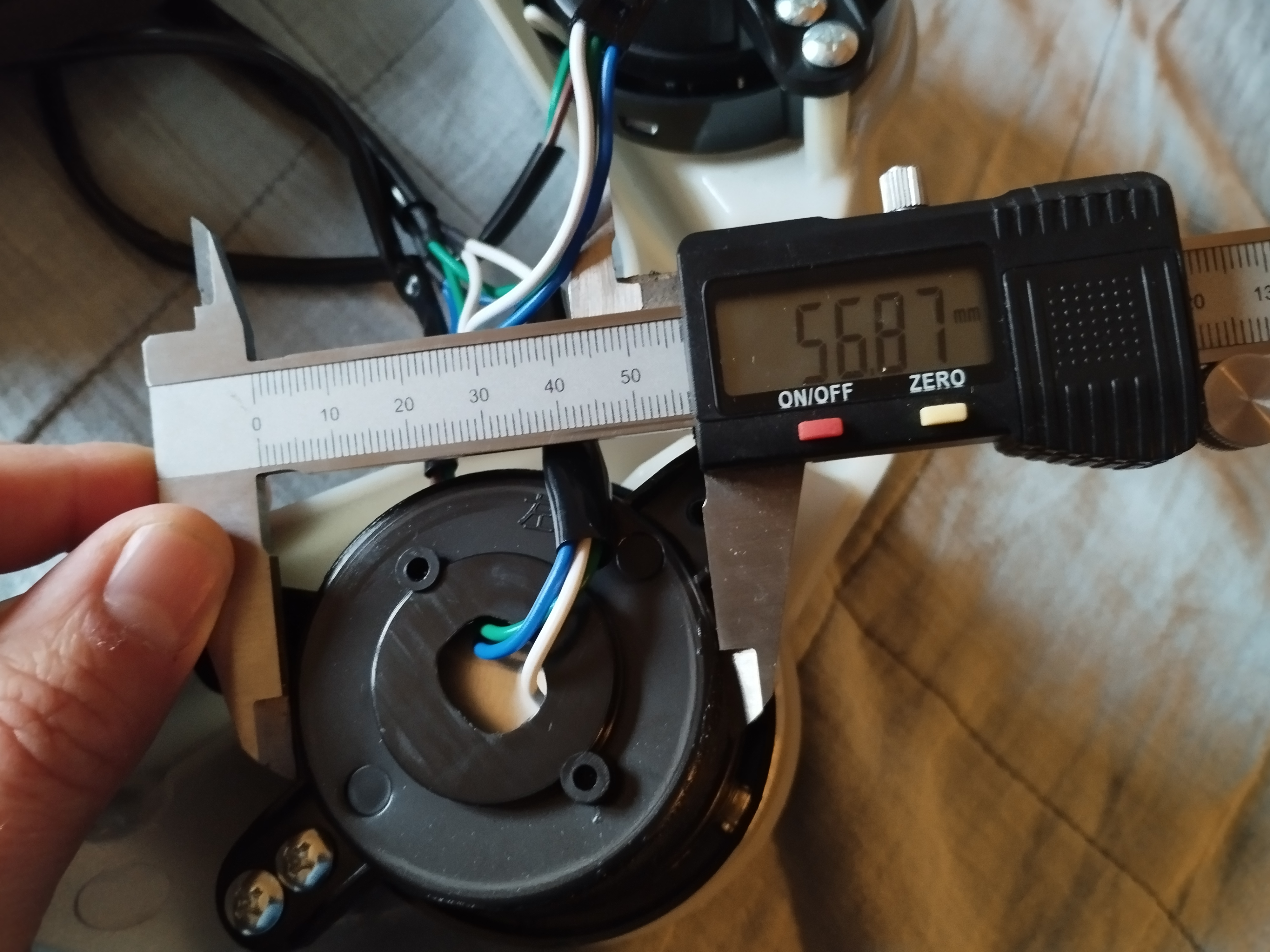

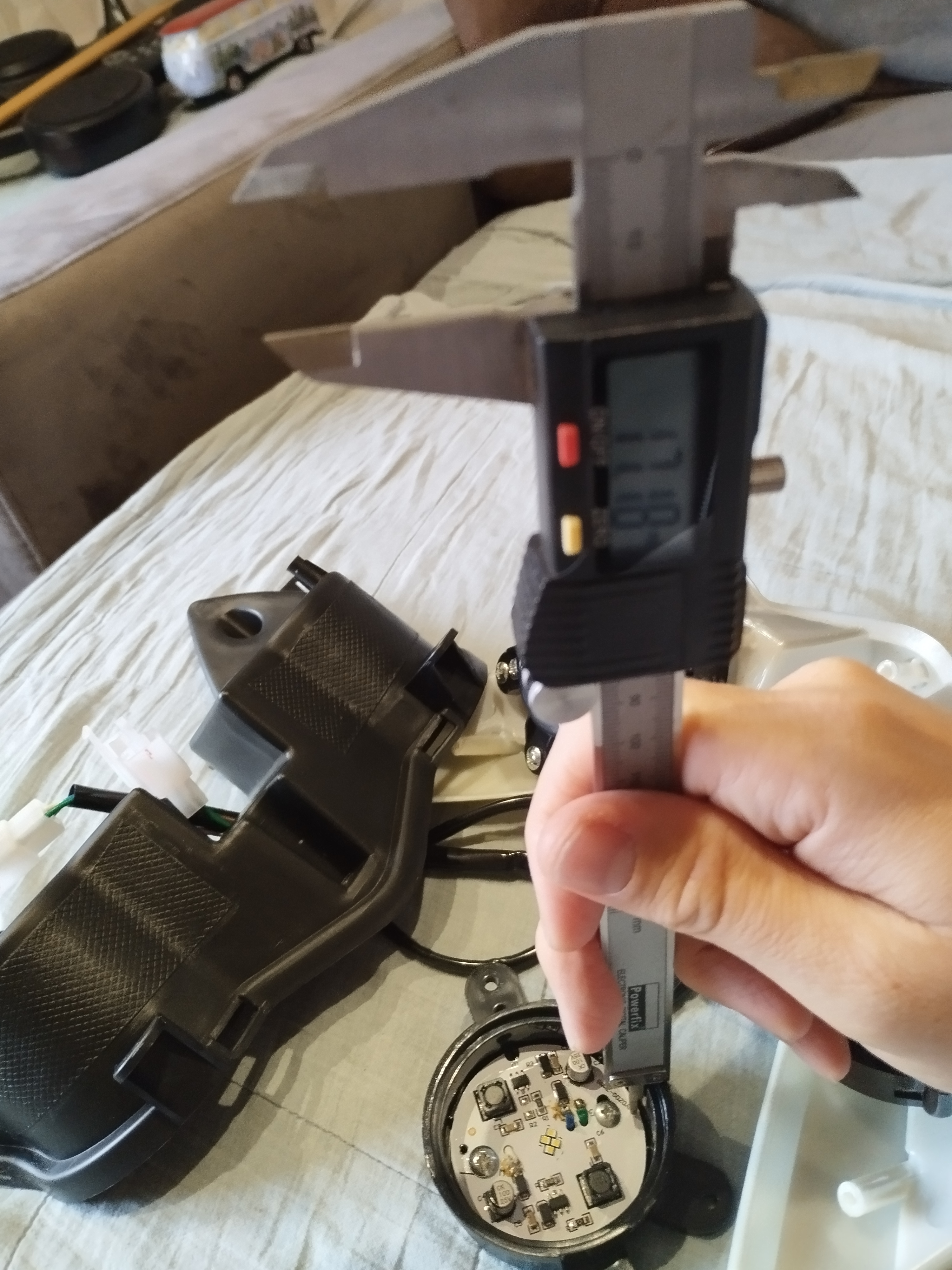

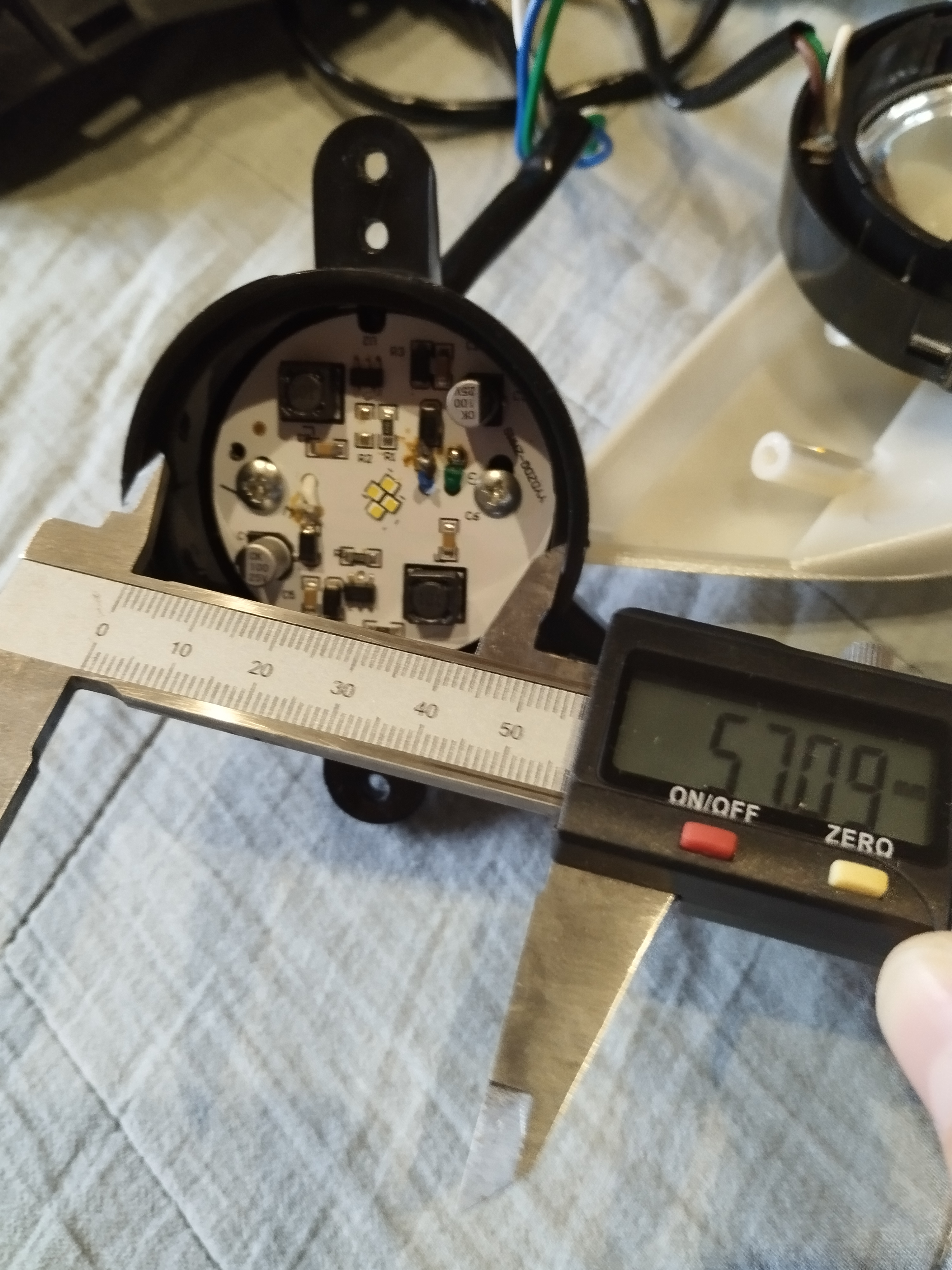

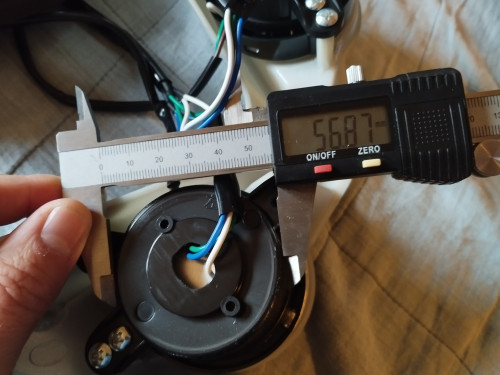

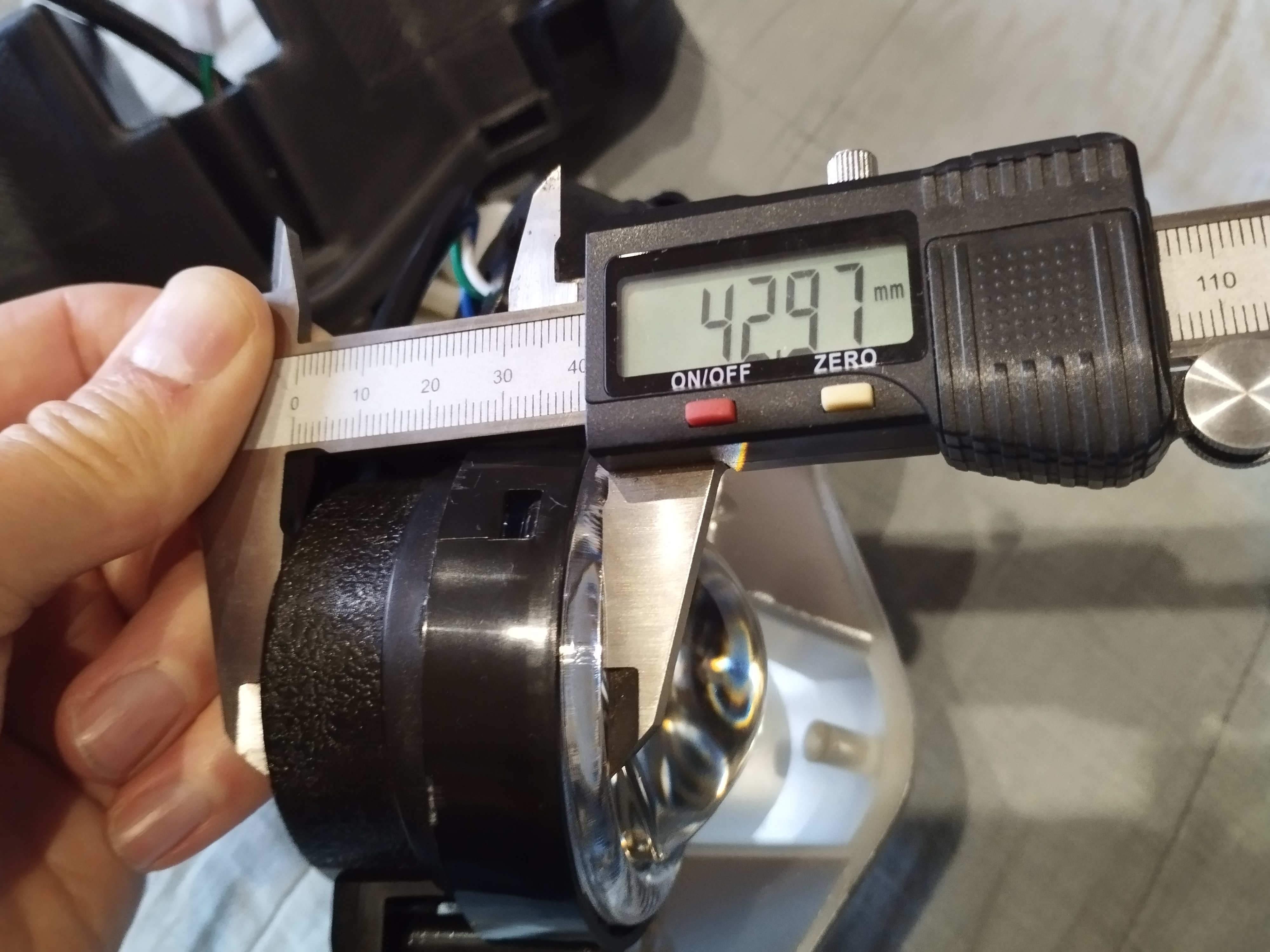

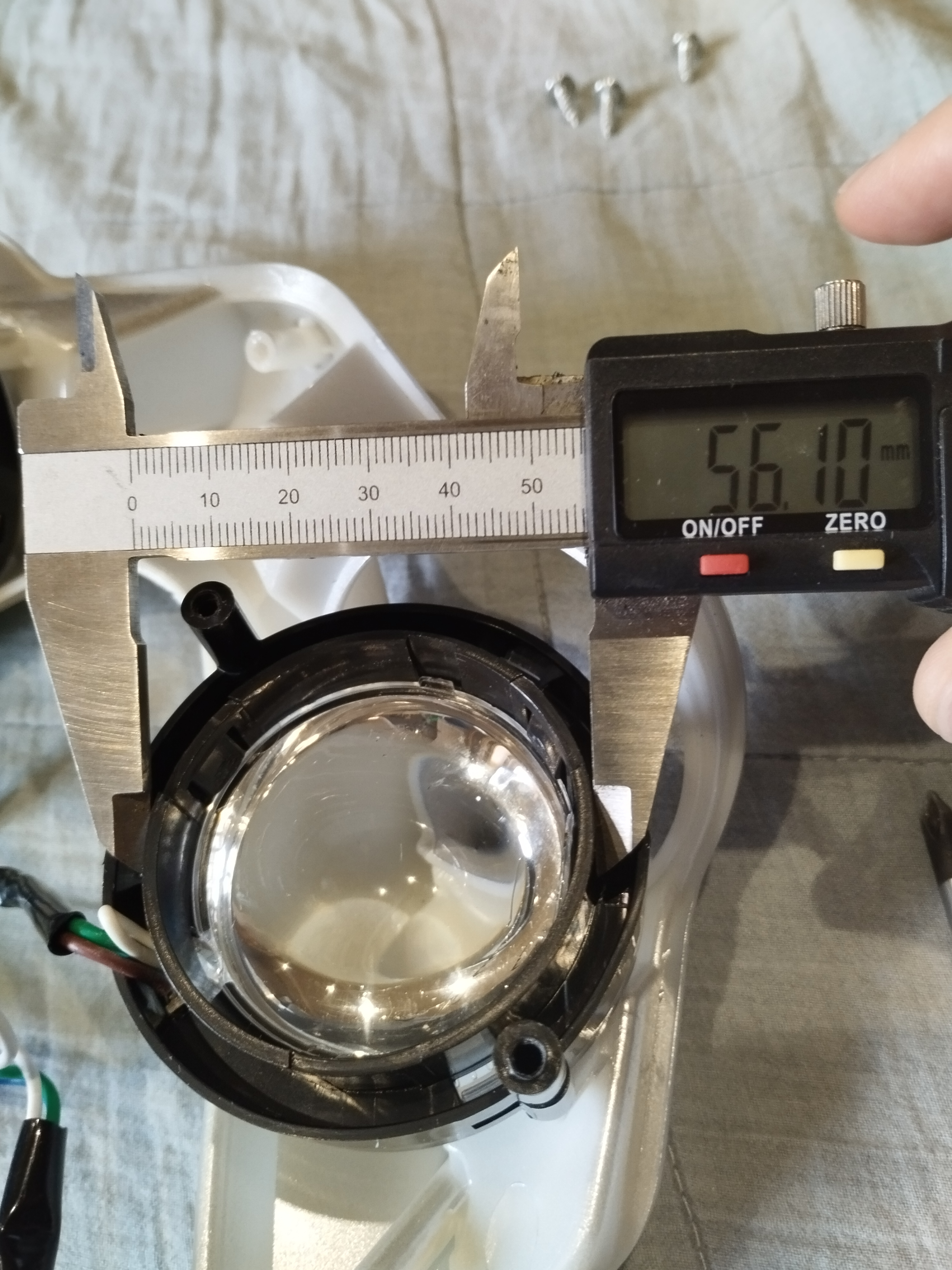

Der Rest:

[jeff-jordan]

Ja, super. Ein dickes Dankeschön.
Jetzt ist keine Frage zu den Abmessungen mehr offen .

[Zimmermännche]

Ja, super. Ein dickes Dankeschön.
Jetzt ist keine Frage zu den Abmessungen mehr offen .

Bitteschön,
und es war jetzt auch einfacher als alles aufzuschreiben und zu skizzieren.
Nun muss ich die Tage nur nochmal durchmessen.
Ich muss mal mein kleines Labornetzteil und Zubehör im Keller/Werkstatt raussuchen.
