Lithium Akku "Erziehung"?
- PeterS.
- Beiträge: 107
- Registriert: Fr 21. Apr 2023, 14:29
- Roller: eLizzy und Trixi 3.3
- PLZ: 643
- Kontaktdaten:
Re: Lithium Akku "Erziehung"?
Hallo liebe Foris
zwecks Umprogrammierung meines Votol EM100 Controllers suche ich den passenden Stecker. Da bei meiner eLazzy der notwendige Anschluss für das USB Adapter Kabel fehlt, der Controller aber noch auf die alten Blei-Accus eingestellt ist, bringen meine neuen Li-Ionenaccus nur die halbe Leistung, deshalb möchte ich diesen nun Umprogrammieren.
Gibt's diese Stecker einzeln zu kaufen?
Brauche ich den eigentlich überhaupt?
Vielleicht kann man ja die Kabel mittels Kabelschuhen kurzzeitig direkt in die passenden Anschlüsse stecken?
Ist ja nur für ein paar Minuten und die restliche Verdrahtung Brauch man ja beim Programmieren nicht, oder?
Vielen Dank schonmal für Eure Ideen!
Gruß vom Peter

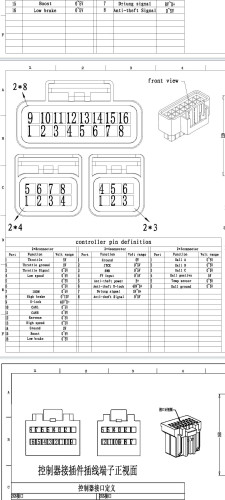

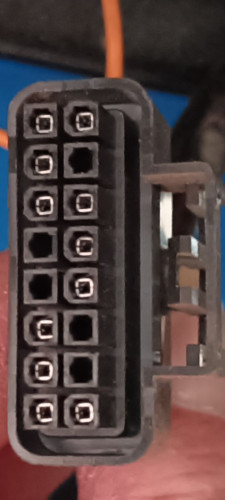

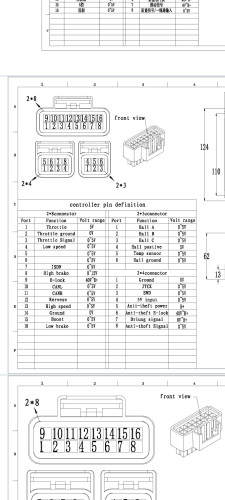

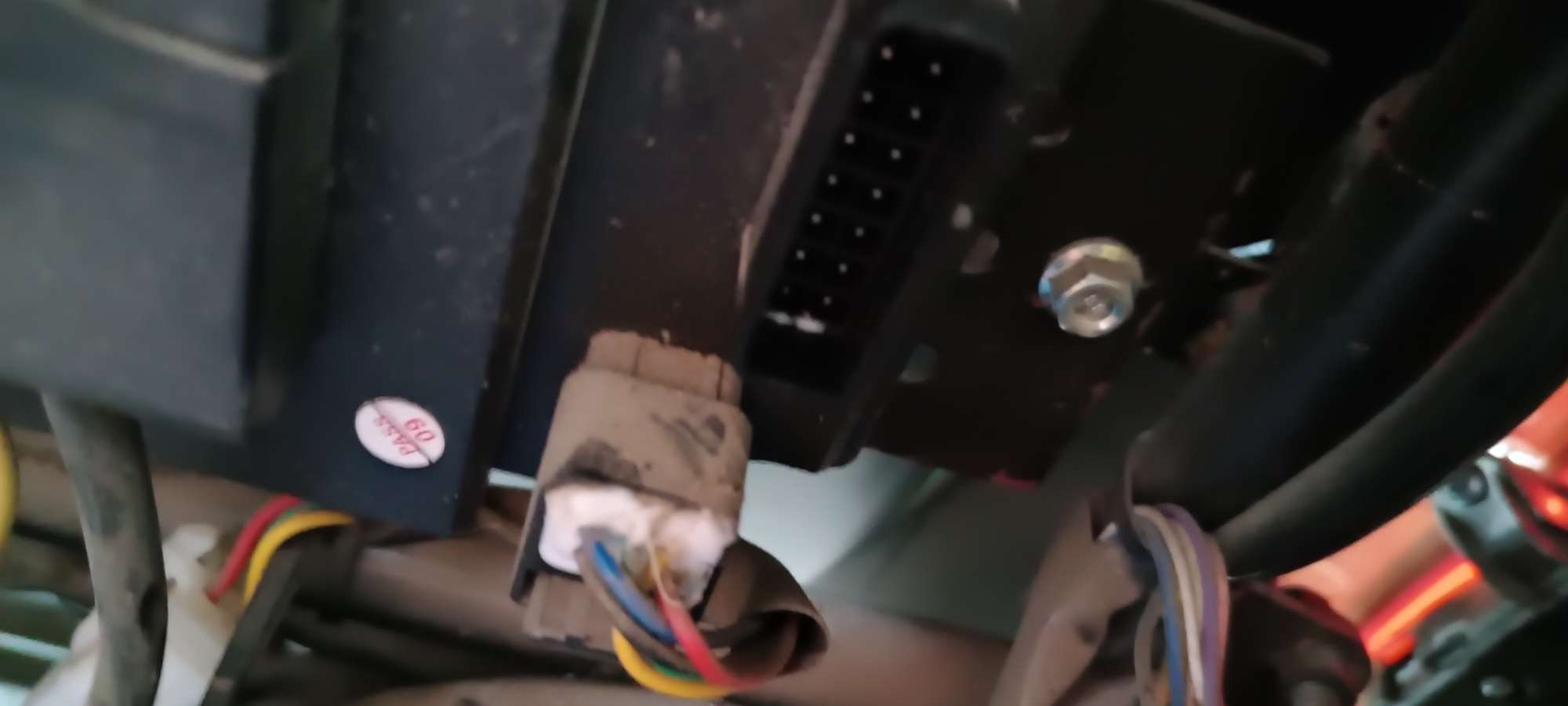

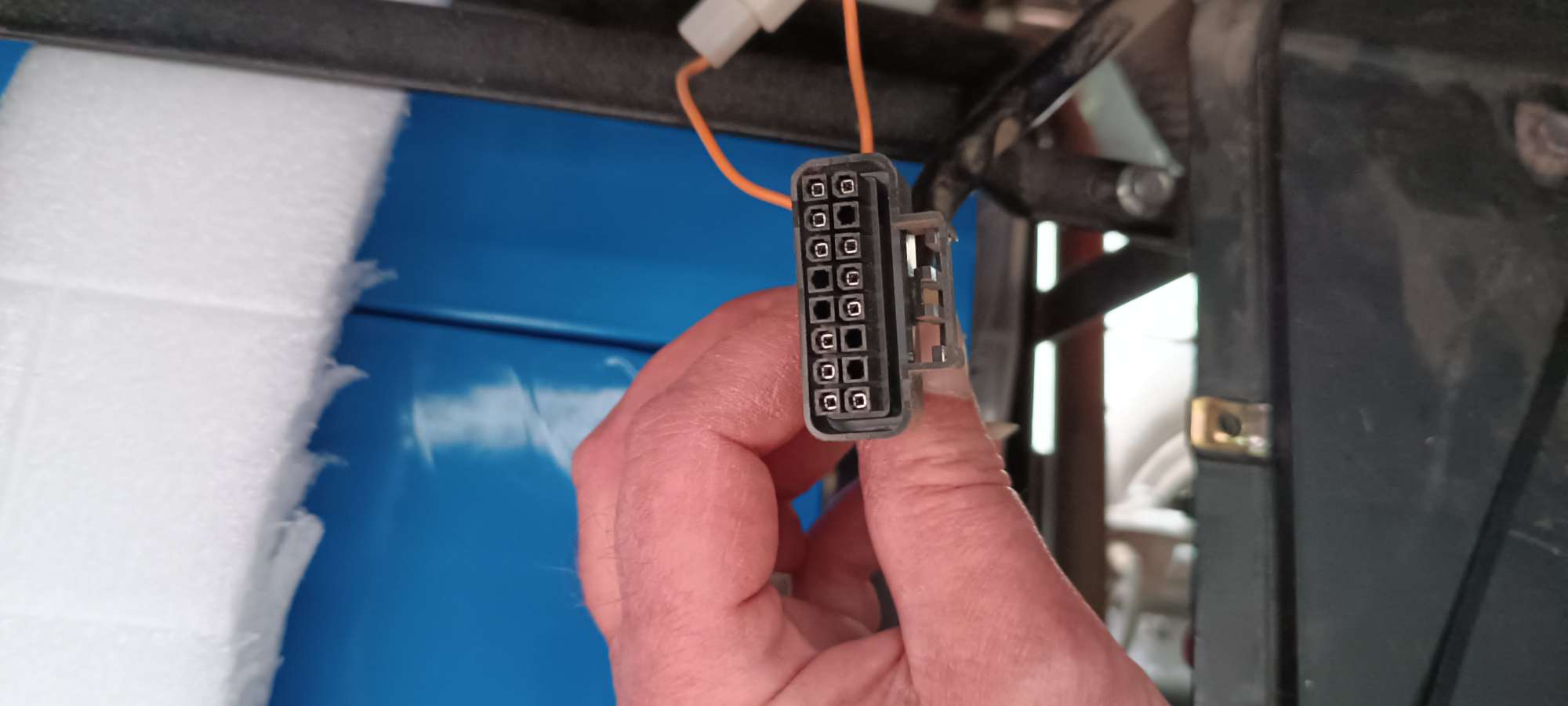

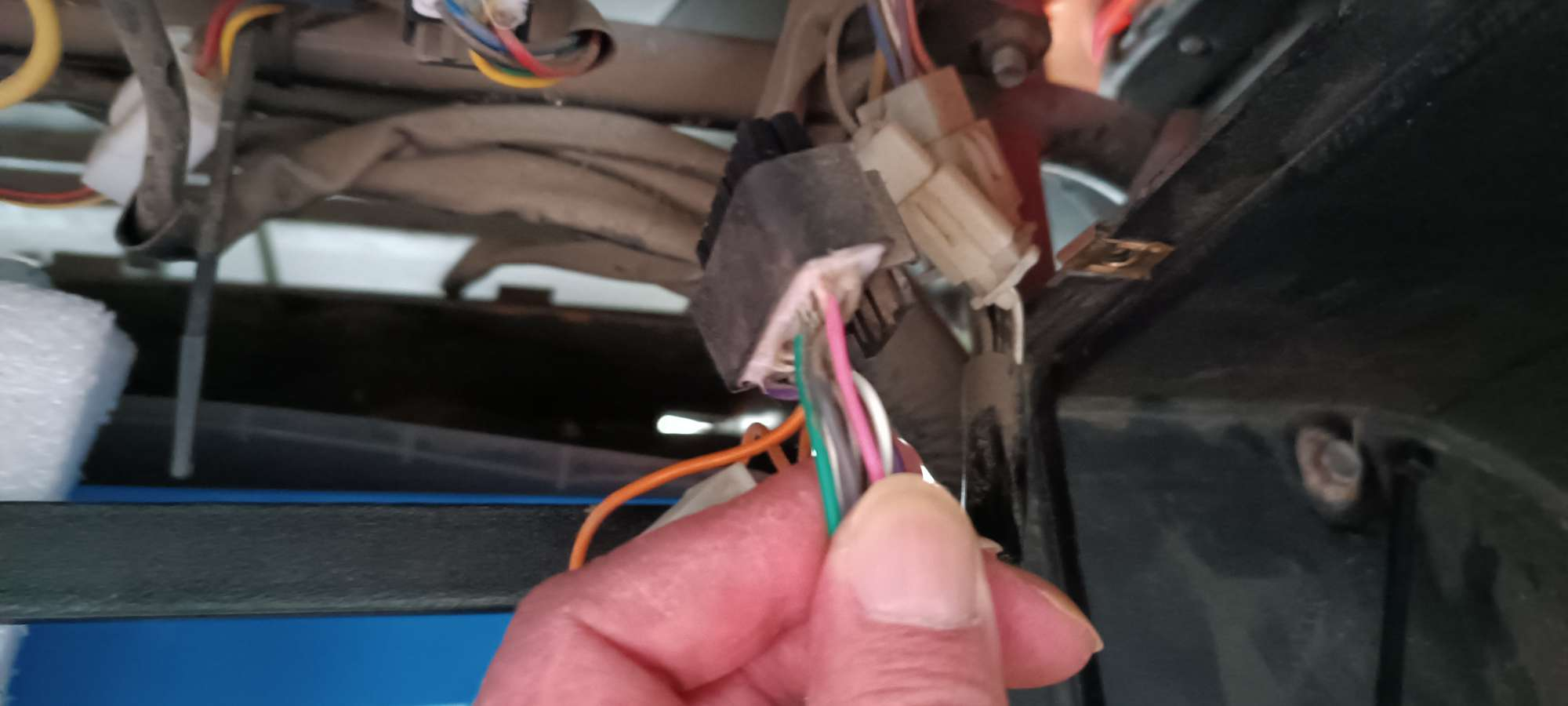

Hier noch die Bilder, erst drei von dem Busstecker, dann noch drei Screenshots von der PDF.
Vielleicht hat ja jemand einen Tipp an welche Pins ich die Kabel direkt anschließen könnte?!
zwecks Umprogrammierung meines Votol EM100 Controllers suche ich den passenden Stecker. Da bei meiner eLazzy der notwendige Anschluss für das USB Adapter Kabel fehlt, der Controller aber noch auf die alten Blei-Accus eingestellt ist, bringen meine neuen Li-Ionenaccus nur die halbe Leistung, deshalb möchte ich diesen nun Umprogrammieren.
Gibt's diese Stecker einzeln zu kaufen?
Brauche ich den eigentlich überhaupt?
Vielleicht kann man ja die Kabel mittels Kabelschuhen kurzzeitig direkt in die passenden Anschlüsse stecken?
Ist ja nur für ein paar Minuten und die restliche Verdrahtung Brauch man ja beim Programmieren nicht, oder?
Vielen Dank schonmal für Eure Ideen!
Gruß vom Peter
Hier noch die Bilder, erst drei von dem Busstecker, dann noch drei Screenshots von der PDF.
Vielleicht hat ja jemand einen Tipp an welche Pins ich die Kabel direkt anschließen könnte?!
- PeterS.
- Beiträge: 107
- Registriert: Fr 21. Apr 2023, 14:29
- Roller: eLizzy und Trixi 3.3
- PLZ: 643
- Kontaktdaten:
Re: Lithium Akku "Erziehung"?
Hallo liebe Foris
Hat denn niemand einen Tipp?
Oder das gar mal selbst versucht?
Eigentlich könnten es doch nur welche von den fünf die jetzt noch frei sind sein, oder täusche ich mich da?
Und was könnte passieren? Wenn der Controller nicht conectet kann ich ja auch keine falschen Daten übertragen - und wenn die Verbindung klappt ist ja alles in Ordnung, oder?
Gruß vom Peter
Hat denn niemand einen Tipp?
Oder das gar mal selbst versucht?
Eigentlich könnten es doch nur welche von den fünf die jetzt noch frei sind sein, oder täusche ich mich da?
Und was könnte passieren? Wenn der Controller nicht conectet kann ich ja auch keine falschen Daten übertragen - und wenn die Verbindung klappt ist ja alles in Ordnung, oder?
Gruß vom Peter
-
- Beiträge: 279
- Registriert: Sa 8. Apr 2023, 09:21
- Roller: M1P
- PLZ: 04XXX
- Kontaktdaten:
Re: Lithium Akku "Erziehung"?
Du brauchst einen USB to TTL Adapter.
Und der kommt an CAN H (RXT) und CAN L (TXD)
Das ist der 2 X 8 Stecker, Pin 11 und 10
Und der kommt an CAN H (RXT) und CAN L (TXD)
Das ist der 2 X 8 Stecker, Pin 11 und 10
- PeterS.
- Beiträge: 107
- Registriert: Fr 21. Apr 2023, 14:29
- Roller: eLizzy und Trixi 3.3
- PLZ: 643
- Kontaktdaten:
Re: Lithium Akku "Erziehung"?
Hi danke !
Diesen Adapter habe ich schon
Das Problem ist das an meinem Votol EM 100 das passende Kabel nebst Stecker fehlt, deswegen die Idee mit direktem Anschluss
Auf dem Foto vom Stecker oben ist der 11er Anschluss schon belegt??
10 wäre frei, nach der PDF sind da aber ganz andere Dinge verkabelt?
didithekit sagte nämlich das es ein "No-Can" Kabel mit drei Adern sein muss!
Welches Kabel muss denn wohin und was mache ich mit dem dritten Kabel?
Gruß vom Peter
- E-Bik Andi
- Beiträge: 1356
- Registriert: Mo 3. Jul 2023, 13:32
- Roller: EH Line Umbau, Econelo DTR
- PLZ: 72
- Kontaktdaten:
Re: Lithium Akku "Erziehung"?
Bei Dir ist ja Pin 10 (CAN Low) gar nicht belegt. Es wäre hilfreich wenn man wüsste, ob die Belegung bei den älteren Modellen des EM100 identisch ist. Pin 11 (CAN Hi) ist ja anscheinend von irgend etwas belegt? Wenn ja- sehr merkwürdig.
Mit Experimenten wäre ich da vorsichtig, bevor das nicht geklärt ist
Liebe Grüße
Andi
Mit Experimenten wäre ich da vorsichtig, bevor das nicht geklärt ist
Liebe Grüße
Andi
Liebe Grüße
Andi
Andi
- PeterS.
- Beiträge: 107
- Registriert: Fr 21. Apr 2023, 14:29
- Roller: eLizzy und Trixi 3.3
- PLZ: 643
- Kontaktdaten:
Re: Lithium Akku "Erziehung"?
Ja Andi, ich bin auch mittlerweile ratlos
Wegen so einer Lapalie wie zwei falsch eingestellten Werten soll ich jetzt mit meinen neuen Li-Ionenaccus nur die halbe Leistung nutzen können
Ich verstehe eh das ganze Gerödel nicht: eigentlich wäre es doch ganz einfach, man bräuchte doch für diese Fahrzeuge gar keinen Controller Schnickschnack, die Strommenge zum Motor hin könnte man doch einfach per Drehwiederstand (Gasgriff) direkt steuern! Ein einstellbarer Vorwiderstand zur Begrenzung auf 25 kmh oder 45 kmh würde völlig genügen, oder?
Dazu Unterbrecher für die Bremsen!
Und für die übrige "Bordelektronik" gäbs ne separate 12 Volt Batterie, fertig ist der Lack
Stattdessen bauen die Chinusen da so ein kompliziertes und störanfälliges Controller Dingens nebst filigraner Verkabelung das drei Mal hin und zurück durch den ganzen "Unterboden" führt ein - nur um uns zu striezen
Wenn da nur mal eine dieser Litzen sich irgendwo im Gehäuse durch schrubelt steht die ganze Rostlaube still
Ein Wunder das die Kisten überhaupt fahren...
Gruß vom Peter
Wegen so einer Lapalie wie zwei falsch eingestellten Werten soll ich jetzt mit meinen neuen Li-Ionenaccus nur die halbe Leistung nutzen können
Ich verstehe eh das ganze Gerödel nicht: eigentlich wäre es doch ganz einfach, man bräuchte doch für diese Fahrzeuge gar keinen Controller Schnickschnack, die Strommenge zum Motor hin könnte man doch einfach per Drehwiederstand (Gasgriff) direkt steuern! Ein einstellbarer Vorwiderstand zur Begrenzung auf 25 kmh oder 45 kmh würde völlig genügen, oder?
Dazu Unterbrecher für die Bremsen!
Und für die übrige "Bordelektronik" gäbs ne separate 12 Volt Batterie, fertig ist der Lack
Stattdessen bauen die Chinusen da so ein kompliziertes und störanfälliges Controller Dingens nebst filigraner Verkabelung das drei Mal hin und zurück durch den ganzen "Unterboden" führt ein - nur um uns zu striezen
Wenn da nur mal eine dieser Litzen sich irgendwo im Gehäuse durch schrubelt steht die ganze Rostlaube still
Ein Wunder das die Kisten überhaupt fahren...
Gruß vom Peter
-
- Beiträge: 279
- Registriert: Sa 8. Apr 2023, 09:21
- Roller: M1P
- PLZ: 04XXX
- Kontaktdaten:
Re: Lithium Akku "Erziehung"?
Das sind doch Bürstenlose Motoren. Die funktionieren wie ein Drehstrommotor (grob gesagt)und da müssen drei Phasen bereitgestellt werden.Strommenge zum Motor hin könnte man doch einfach per Drehwiederstand (Gasgriff) direkt steuern! Ein einstellbarer Vorwiderstand zur Begrenzung auf 25 kmh oder 45 kmh würde völlig genügen, oder?
Mit einem Widerstand, würde der nicht benötigte Strom einfach in Wärme umgewandelt werden.
Bitte mal das Funktionsprinzip googlen. Da gibt es sehr gute Erklärungen.
- conny-r
- Beiträge: 2028
- Registriert: Mo 29. Aug 2022, 09:21
- Roller: E- - ECONELO DTR
- PLZ: 36
- Kontaktdaten:
Re: Lithium Akku "Erziehung"?
Hallo Peter,
Du bist auf dem Holzweg. Wir sind nicht mehr in der Steinzeit. Grundlagen der Elektronik bezüglich Steuerung von Motoren usw. sollte man schon kennen.
Du bist auf dem Holzweg. Wir sind nicht mehr in der Steinzeit. Grundlagen der Elektronik bezüglich Steuerung von Motoren usw. sollte man schon kennen.
Gruß Conny
- PeterS.
- Beiträge: 107
- Registriert: Fr 21. Apr 2023, 14:29
- Roller: eLizzy und Trixi 3.3
- PLZ: 643
- Kontaktdaten:
Re: Lithium Akku "Erziehung"?
Ja ja... ist ja schon gut
Ich habe nur mal laut gedacht, ihr wisst schon wie ich das meine, oder?
Zurück zum Thema, habt ihr ne Idee wie ich das Problem lösen kann? Wäre suppi
Gruß vom Peter
Ich habe nur mal laut gedacht, ihr wisst schon wie ich das meine, oder?
Zurück zum Thema, habt ihr ne Idee wie ich das Problem lösen kann? Wäre suppi
Gruß vom Peter
- didithekid
- Beiträge: 5273
- Registriert: So 6. Mai 2018, 06:15
- Roller: div. L3e-Roller (80-97 km/h), ZERO SR/F
- PLZ: 53757
- Wohnort: Sankt Augustin - Menden
- Tätigkeit: Ingenieur im Staatsdienst
- Kontaktdaten:
Re: Lithium Akku "Erziehung"?
Hallo PeterS
schau mal im anderen thread nach, da sind wir glaube ich von der Pin-Pelegung her schlauer geworden, dass beide Com-Leitungen bei Dir fehlen (Tx und Rx) und da muss das USB-Kabel dran und an GND. Die front side der Chinesen ist offenbar hinten gegenüber deinem Foto.
Der Grund, dass Du umprogrammieren musst liegt ja eigentlich nicht am Controller sondern am Akku-Kauf mit einer Zelle zu wenig (aber billiger) und nur 58 Volt
Mit 17s LiIon (62 Volt) oder 20s LFP (64 Volt) wäre die aktuelle Einstellung korrekt.
Viele Grüße
Didi
schau mal im anderen thread nach, da sind wir glaube ich von der Pin-Pelegung her schlauer geworden, dass beide Com-Leitungen bei Dir fehlen (Tx und Rx) und da muss das USB-Kabel dran und an GND. Die front side der Chinesen ist offenbar hinten gegenüber deinem Foto.
Der Grund, dass Du umprogrammieren musst liegt ja eigentlich nicht am Controller sondern am Akku-Kauf mit einer Zelle zu wenig (aber billiger) und nur 58 Volt
Mit 17s LiIon (62 Volt) oder 20s LFP (64 Volt) wäre die aktuelle Einstellung korrekt.
Viele Grüße
Didi
